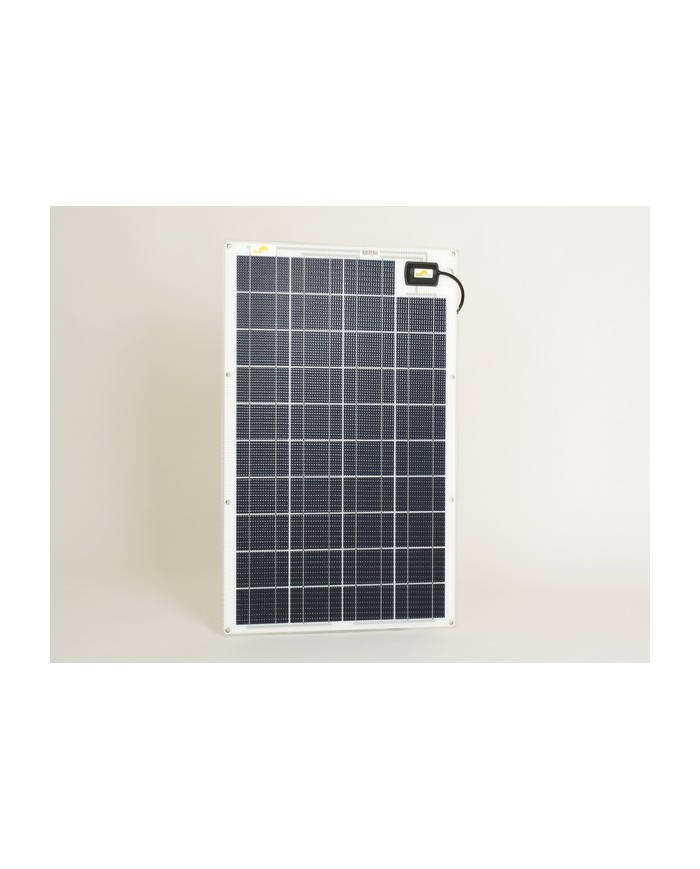

Das Solarmodul SW 20165 ist für mittlere Solarsysteme konzipiert. Das 60Wp Modul ist für 12V System ausgelegt, kann aber bei Serienverschaltung auch für 24V Systeme verwendet werden. Je nach Einstrahlung liefert das Modul einen Ladestrom von bis zu 3,1A.
Schon mit zwei Modulen SW 20165 kann ein 12V/24V Kompressorkühlschrank kontinuierlich betrieben werden.
Mittlere Tagesausbeute (Mai-Sept):
– Nord-/Ostseebereich ca. 4 x 3,1 => 12,4 Ah/Tag
– Mittelmeer, Karibik oder Kaliforninen => 15,5Ah/Tag
weitere Varianten:
Solarmodule für 12V Systemspannung
| Modultyp | Leistung | Masse L x B |
Gewicht | I sc |
|---|---|---|---|---|
| SW-20185 | 110 Wp | 1012 x 689 mm | 4.7 kg | 6.34 A |
| SW-20184 | 90 Wp | 859 x 689 mm | 4.2 kg | 4.70 A |
| SW-20183 | 60 Wp | 599 x 689 mm | 3.0 kg | 3.13 A |
| SW-20182 | 45 Wp | 469 x 689 mm | 2.5 kg | 2.40 A |
| SW-20166 | 80 Wp | 1119 x 481 mm | 3.6 kg | 4.10 A |
| SW-20165 | 60 Wp | 772 x 481 mm | 2.6 kg | 3.10 A |
| SW-20164 | 42 Wp | 599 x 481 mm | 2.0 kg | 2.12 A |
| SW-20163 | 30 Wp | 426 x 481 mm | 1.4 kg | 1.59 A |
| SW-20146 | 42 Wp | 1154 x 273 mm | 2.2 kg | 2.12 A |
| SW-20145 | 30 Wp | 807 x 273 mm | 1.6 kg | 1.51 A |
| SW-20144 | 22 Wp | 634 x 273 mm | 1.2 kg | 1.11 A |
| SW-20143 | 15 Wp | 468 x 243 mm | 0.8 kg | 0.76 A |
Solarmodule für 24V Systemspannung
| Modultyp | Leistung | Masse L x B |
Gewicht | I sc |
|---|---|---|---|---|
| SW-22146 | 84 Wp | 1119 x 493 mm | 3.6 kg | 2.12 A |
| SW-22145 | 60 Wp | 772 x 493 mm | 2.6 kg | 1.51 A |
Technische Daten:
| Bezeichnung | Wert | Einheit |
|---|---|---|
| Pmax | 60.0 | Wp |
| Imax | 2.87 | A |
| Umax | 20.91 | V |
| Uoc | 24.6 | V |
| Isc | 3.10 | A |
| Anz. Zellen | 39 | Stck. |
| Zellformat | 69.0 x 104.0 | mm |
| Laminat | ETFE/EVA/ETFE | |
| Länge | 772.0 | mm |
| Breite | 481.0 | mm |
| Produkt Gewicht | 2.6 | kg |
| Karton-Länge | 940.0 | mm |
| Karton-Breite | 590.0 | mm |
| Karton-Höhe | 40.0 | mm |
| Karton Gewicht | 4.1 | kg |
| Bezeichnung | Wert | Einheit |
|---|---|---|
| Bohrungen | 8 x 9.0 | mm |
| System Spg. | 12.0 | V |
| Schutzklasse | IP68 | |
| Trägerplatte | ALU-Sandwich white | |
| Kabelausgang | auf Vorderseite | |
| Kabel | 3×1,5mm², rot/grün/blau | mm² |
| Kabellänge | 3.0 | m |
| Kabeldurchmesser | 6.5 | mm |
| Zellprotektor | ja | |
| EAN-Code | 4260278640759 | |
| WEEE Reg. Nr. | DE 47722746 |
Technische Zeichnung
- Perfekt für direktes verkleben und aufschrauben auf dem Deck, keine Hinterlüftung notwendig! Kabelausgang mit nur einem Anschlusskabel vorne.
- Nur Solarzellen der höchsten Leistungsklasse verbaut, hohe Leistung auch bei diffusem Licht
- Marine Solarmodule der Serie-20 sind semi-flexibel und passen sich an Deckswölbungen an (Biegsamkeit max. 3%). 3m Anschlusskabel mit Möglichkeit zur direkten Durchführung des Kabels nach hinten
- 100% See- und Salzwasserbeständig durch speziellen Laminataufbau der Module.
- Bei fester Montage mit Bootsschuhen begehbar.
481 x 772 x 6 mm, 12V
| Gewicht | 2.6 kg |
|---|
