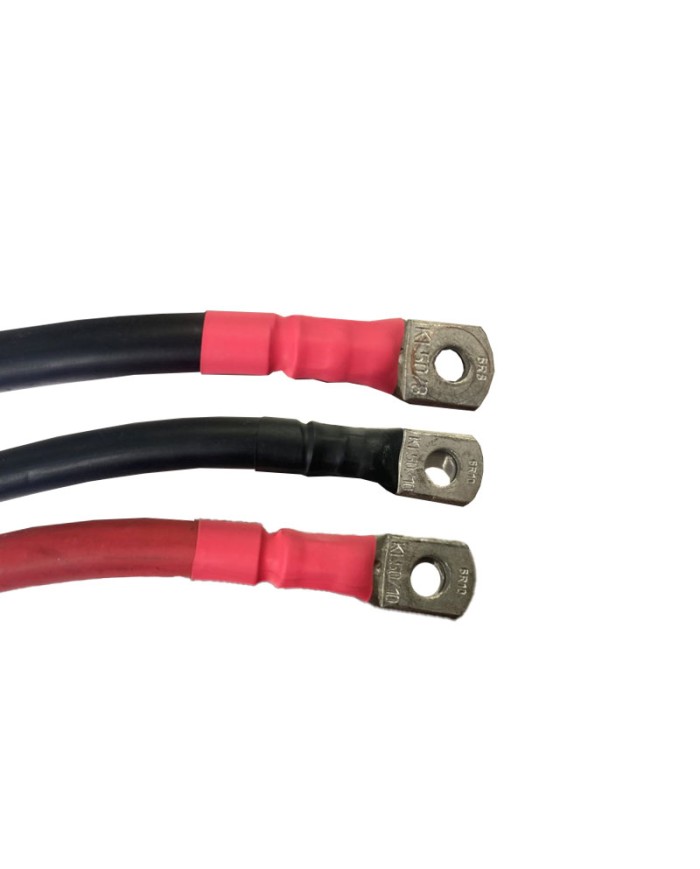

Câble 35mm2, ROUGE à fils fins étamés, sertissage avec gaine thermorétractable ROUGE

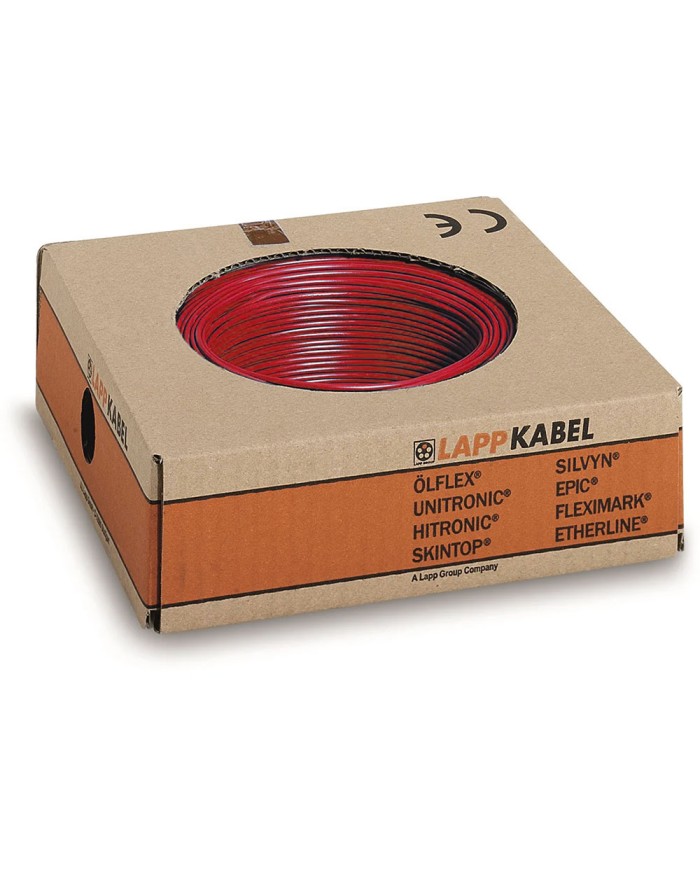

Câble :

Structure des brins : Toron à fils de faible diamètre en fils de cuivre étamés selon CEI 60228 Cl.5

Isolation des fils électriques : Isolation des fils électriques à base de PVC spécial résistant à l'huile, ignifuge et auto-extinguible selon IEC 60332-1-2, UL VW1 /CSA FT

Matériau de la gaine extérieure : PVC

Blindage : sans blindage

Flexibilité : flexible

Sans halogène : Non

Plage de température (pose fixe) : -40°C...+105°C

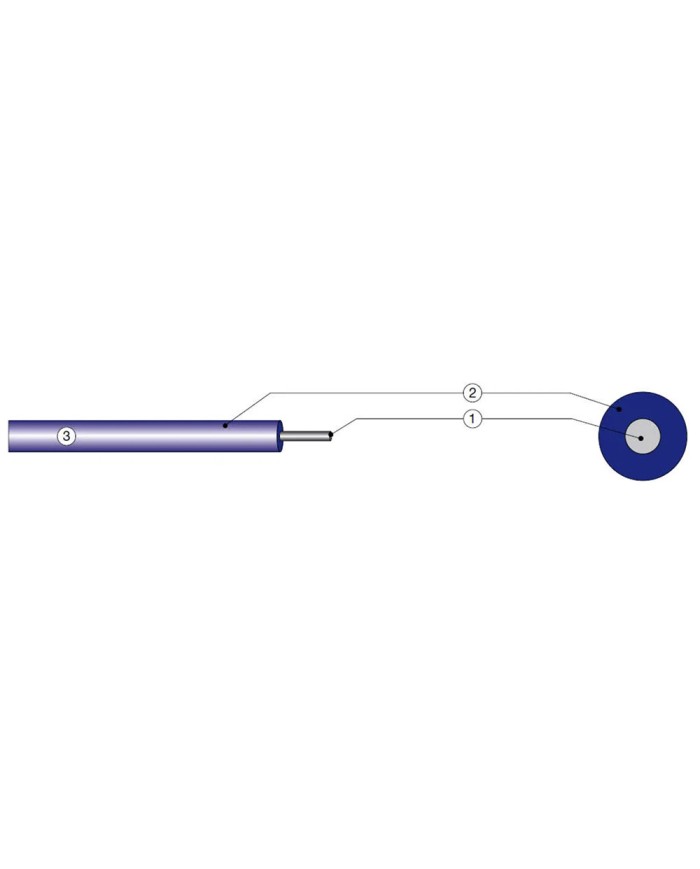

Structure

Toron à fils fins en fils de cuivre étamés

Isolation des fils à base de PVC spécial



Données techniques

Classification ETIM 5: ETIM 5.0 Class-ID : EC000993

ETIM 5.0 Class-Description : Conducteur de ligne



Classification ETIM 6: ETIM 6.0 Class-ID : EC000993

ETIM 6.0 Class-Description : Conduite de conducteurs



Structure des conducteurs: Fils fins selon VDE 0295 classe 5/ IEC 60228 classe 5



Rayon de courbure minimum: AD ≤ 8mm : 4 x AD*/2 x AD** ;

8 < AD ≤ 12mm : 5 x AD*/3 x AD** ;

AD > 12mm : 6 x AD*/4 x AD**



Tension nominale: HAR / IEC : U0/U : 450/750 V ;

UL (AWM) : U : 600 V ;

UL (MTW) : U : 600 V ;

CSA (TEW) : U : 600 V



Plage de température: pose fixe :

HAR / IEC : -40°C à +70°C ;

UL (AWM) : jusqu'à +105°C ;

UL (MTW) : jusqu'à +90°C ;

CSA (TEW) : jusqu'à +105°C



Cosse tubulaire Klauke Standard :

E-Cu étamée galvaniquement, avec fenêtre de visualisation (MS), convient en combinaison avec le sertissage en W, en mandrin, en quatre mandrins et en encoche pour les conducteurs à fils fins, non autorisé pour le domaine de la technique de défense et nucléaire.

Angle de raccordement : 180° (horizontal)

Forme de la bride : Forme annulaire

Isolé : Non

Trou d'inspection : Oui

Classe de conducteur : Cl.2 = multifilaire

Matériau : cuivre

Protection de surface : étamé
