SunWare Contrôleur de charge FOX-062

Le FOX-062 est un contrôleur de charge miniature à la pointe de la modernité pour les systèmes solaires 12V et 24V. En dépit de ses dimensions réduites, la protection contre les pic de charge est conçu pour un courant solaire de 6,6 A. La protection contre le courant inverse est intégrée.

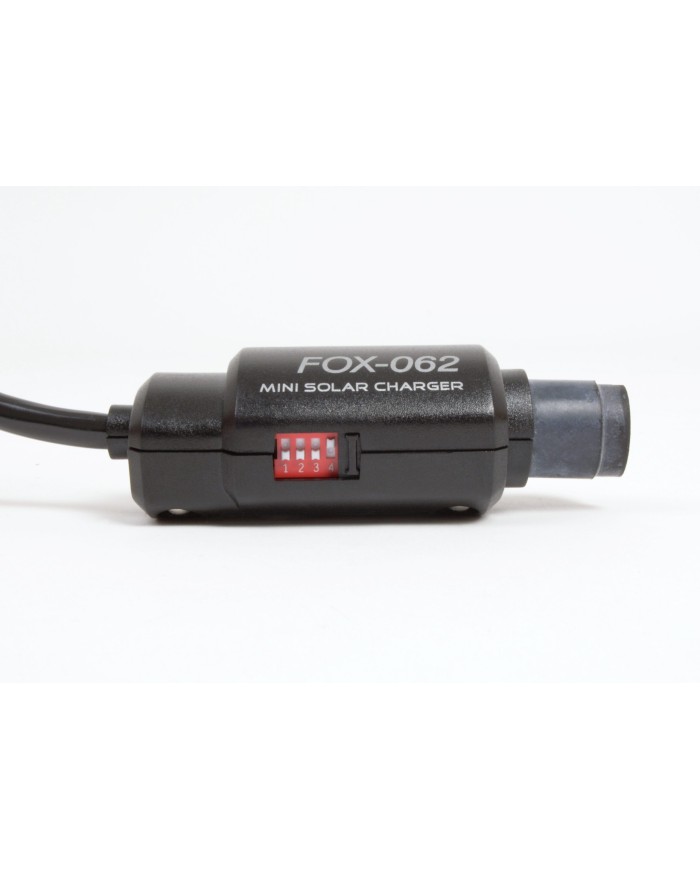

La courbe de chargement peut être réglée via l’interrupteur DIP rouge dans le boîtier du contrôleur pour les batteries plomb-acide, GEL, AGM ou LiFrPO4. Une glissière permet de fermer l’évidement, de sorte que le déréglage par erreur ou la pénétration de saletés est impossible.

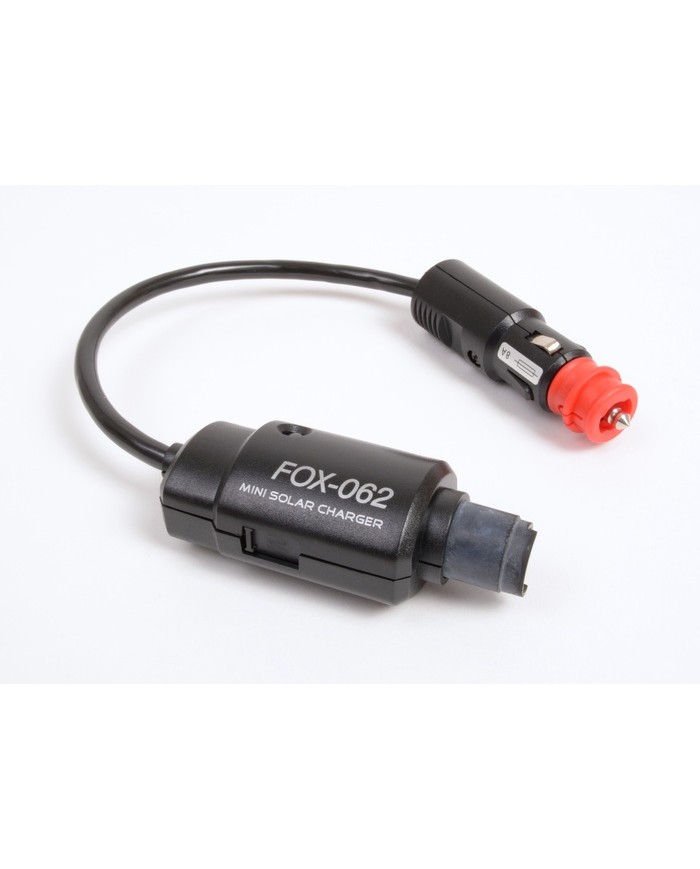

Du côté de l’entrée solaire est muni d’une douille SureSeal dans laquelle on peut connecter le câble du module à l’aide d’une fiche SureSeal. Un connecteur de type automobile avec fusible intégré est monté du côté de la sortie vers la batterie. Si l’on enlève l’adaptateur rouge de la pointe du connecteur, on peut également utiliser une prise de type automobile.

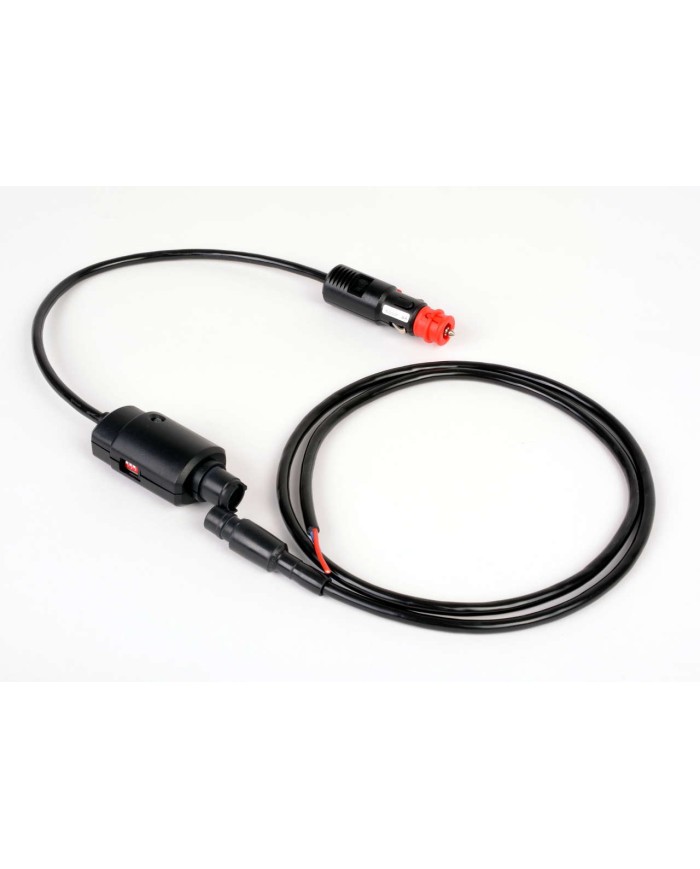

Avec un câble de 1 m, 2 x 1,5 mm2 avec connecteur SureSeal à l’extrémité. Il permet alors de connecter chaque module directement sur le contrôleur de charge enfichable.



Facteur d’efficacité de charge élevé

Le contrôleur de charge est conçu sous forme de contrôleur en série avec protection contre le courant inverse actif. On atteint ainsi un facteur d’efficacité de charge de 98%. Contrairement aux régulateurs MPPT, ce type de contrôleur présente une performance de charge jusqu’à 20% plus élevée en cas d’utilisation de modules solaires de 12V ou 24V. Les pertes de conversion élevée sont totalement évitées.



C’est en particulier dans les conditions de luminosité faibles dans lesquelles les pertes de conversion annihilent quasi entièrement la production pour le régulateur MPPT que le contrôleur en série brille de tous ses feux.



Comme le FOX-062 travaille presque sans pertes, un refroidisseur est inutile. La meilleure preuve d’une conception optimale de la commutation.



Reconnaissance automatique 12V/24V

Après le raccordement du contrôleur, ce dernier vérifie la tension actuelle de la batterie et détermine ainsi la tension du système de la batterie. Aucun réglage n’est à faire à ce titre.



En cas de tensions de la batterie inférieures à 8,6V, le contrôleur ne démarre pas pour des raisons de sécurité, dans la mesure où la batterie peut éventuellement présenter une défectuosité.



Affichage LED

Le FOX-062 dispose d’une LED tricolore. La combinaison de la couleur de la LED et la fréquence de son clignotement fournissent une grande diversité d’informations sur la batterie et la charge.
