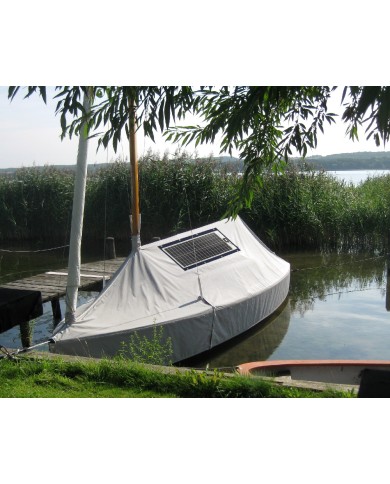

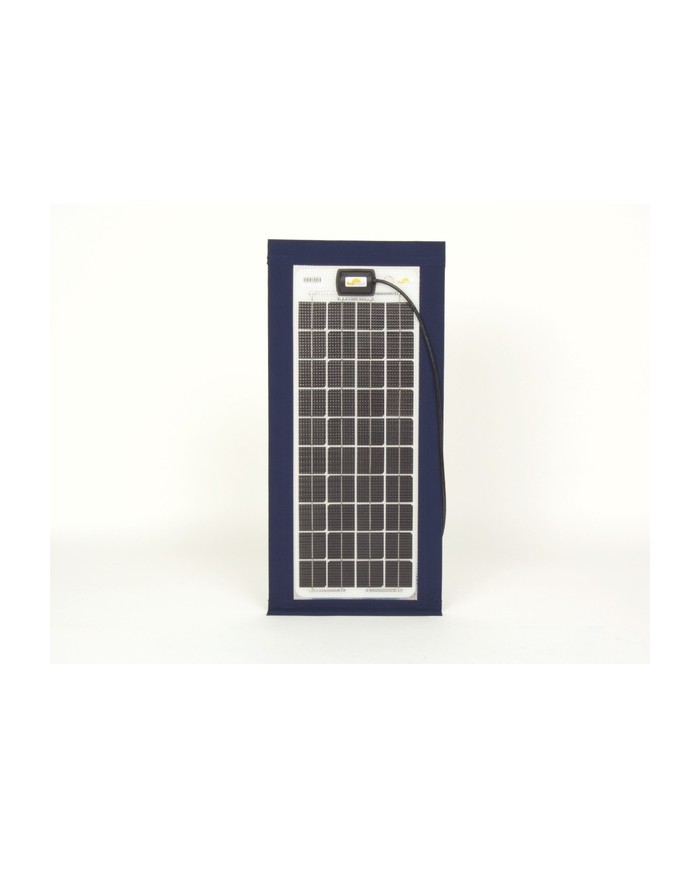

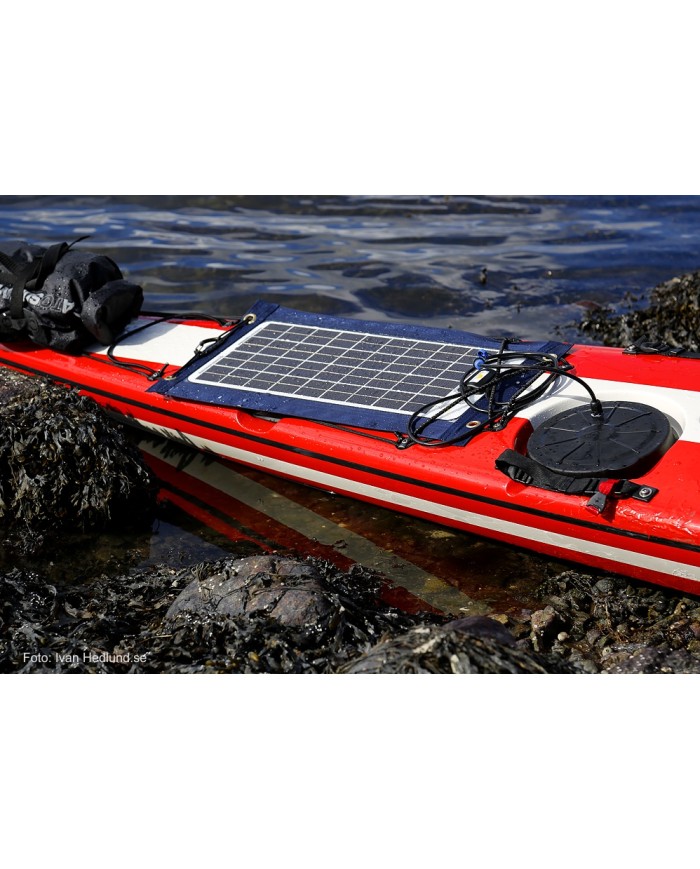

Das kleine Modul TX-11027 mit 20Wp ist für die Nutzung auf Persenning oder Sprayhood zur Nachladung oder Ladeerhaltung der 12V Batterie gedacht.
Einfach das Modul auf einer textilen Bespannung befestigen und über den Laderegler z.B. FOX-220 an die Batterie anschliessen.

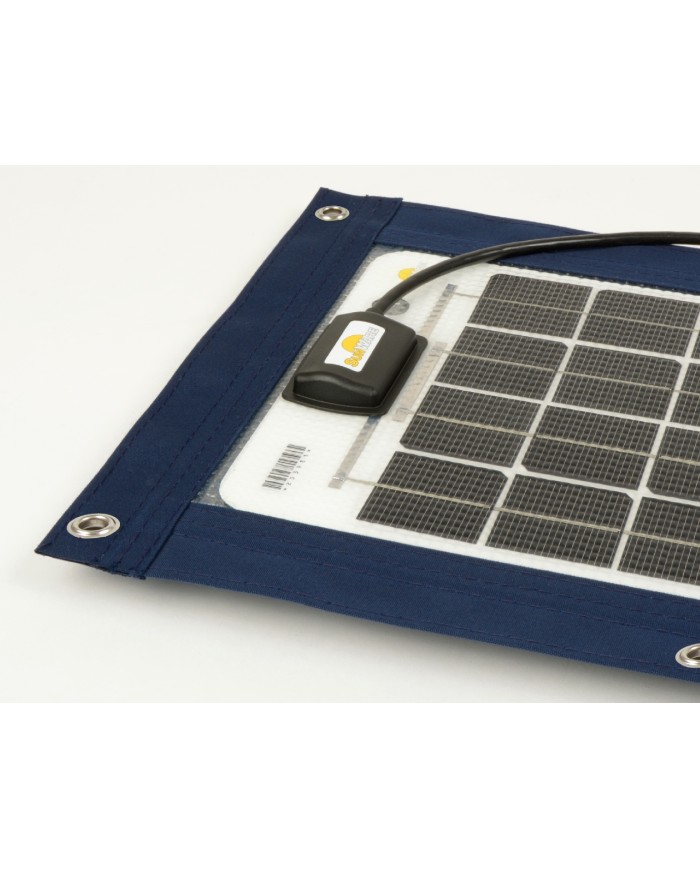

Umlaufend ist an das Modul ein textiler Befestigungsrand angenäht. In den Rand kann man z.B. Tenax Befestigungselemente oder 10mm Ösen eingesetzen. Alternativ kann auch ein Klettband, Reissverschluss oder ein Kederprofil angenäht werden.
weitere Varianten:
TX Bimini Solarmodule
Solarmodule für 12V Systemspannung
| Modultyp | Leistung | Masse L x B |
Gewicht | I sc |
|---|---|---|---|---|
| TX-42052 | 240 Wp | 1164 x 1590 mm | 10.9 kg | 13.20 A |
| TX-42039 | 180 Wp | 929 x 1590 mm | 8.2 kg | 10.00 A |
| TX-22052 | 120 Wp | 1106 x 826 mm | 5.1 kg | 6.60 A |
| TX-22039 | 90 Wp | 873 x 826 mm | 4.2 kg | 5.00 A |

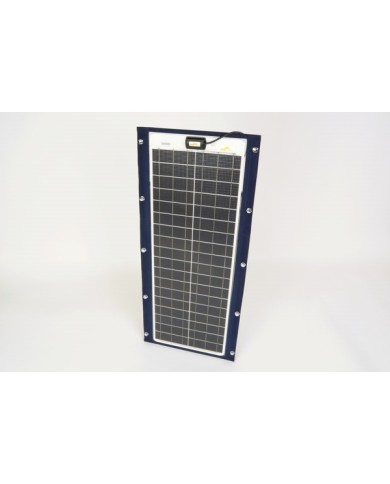

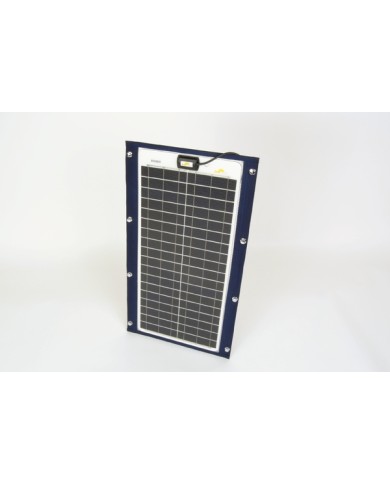

| TX-12052 | 60 Wp | 1106 x 431 mm | 2.6 kg | 3.30 A |
| TX-12039 | 45 Wp | 873 x 431 mm | 2.2 kg | 2.50 A |
Solarmodule für 24V Systemspannung
| Modultyp | Leistung | Masse L x B |
Gewicht | I sc |
|---|---|---|---|---|
| TX-42252 | 240 Wp | 1164 x 1590 mm | 10.9 kg | 6.60 A |
| TX-42239 | 180 Wp | 929 x 1590 mm | 8.2 kg | 5.00 A |
| TX-22252 | 120 Wp | 1106 x 826 mm | 5.1 kg | 3.30 A |
| TX-22239 | 90 Wp | 873 x 826 mm | 4.2 kg | 2.50 A |
TX+ Erweiterungs-Solarmodule
Solarmodule für 12V Systemspannung
| Modultyp | Leistung | Masse L x B |
Gewicht | I sc |
|---|---|---|---|---|
| TX-42052+ | 240 Wp | 1164 x 1590 mm | 10.9 kg | 13.20 A |
| TX-42039+ | 180 Wp | 929 x 1590 mm | 8.2 kg | 10.00 A |
| TX-22052+ | 120 Wp | 1106 x 826 mm | 5.1 kg | 6.60 A |
| TX-22039+ | 90 Wp | 873 x 826 mm | 4.2 kg | 5.00 A |
| TX-12052+ | 60 Wp | 1106 x 431 mm | 2.6 kg | 3.30 A |
| TX-12039+ | 45 Wp | 873 x 431 mm | 2.2 kg | 2.50 A |
Sondermodule der TX Serie
Solarmodule für 12V Systemspannung
| Modultyp | Leistung | Masse L x B |
Gewicht | I sc |
|---|---|---|---|---|
| TX-11027 | 20 Wp | 668 x 333 mm | 1.0 kg | 1.10 A |

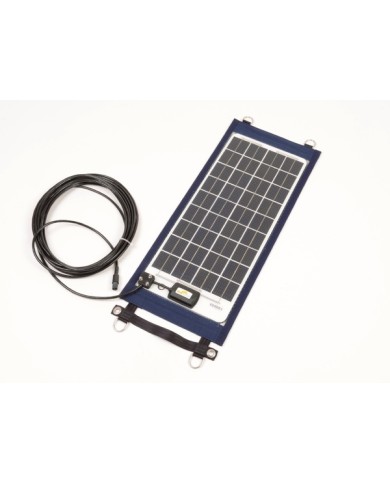

| TX-14152 | 20 Wp | 750 x 275 mm | 1.0 kg | 1.10 A |
| Bezeichnung | Wert | Einheit |
|---|---|---|
| Pmax | 20.0 | Wp |
| Imax | 1.01 | A |
| Umax | 19.80 | V |
| Uoc | 24.8 | V |
| Isc | 1.10 | A |
| Anz. Zellen | 36 | Stck. |
| Zellformat | 52.0 x 52.0 | mm |
| Laminat | ETFE/EVA/ETFE | |
| Länge | 668.0 | mm |
| Breite | 333.0 | mm |
| Produkt Gewicht | 1.0 | kg |
| Karton-Länge | 742.0 | mm |
| Karton-Breite | 585.0 | mm |
| Karton-Höhe | 40.0 | mm |
| Karton Gewicht | 1.5 | kg |
| Bezeichnung | Wert | Einheit |
|---|---|---|
| Bohrungen | 0 x 0.0 | mm |
| System Spg. | 12.0 | V |
| Schutzklasse | IP68 | |
| Trägerplatte | Alu-Sandwich weiss/white | |

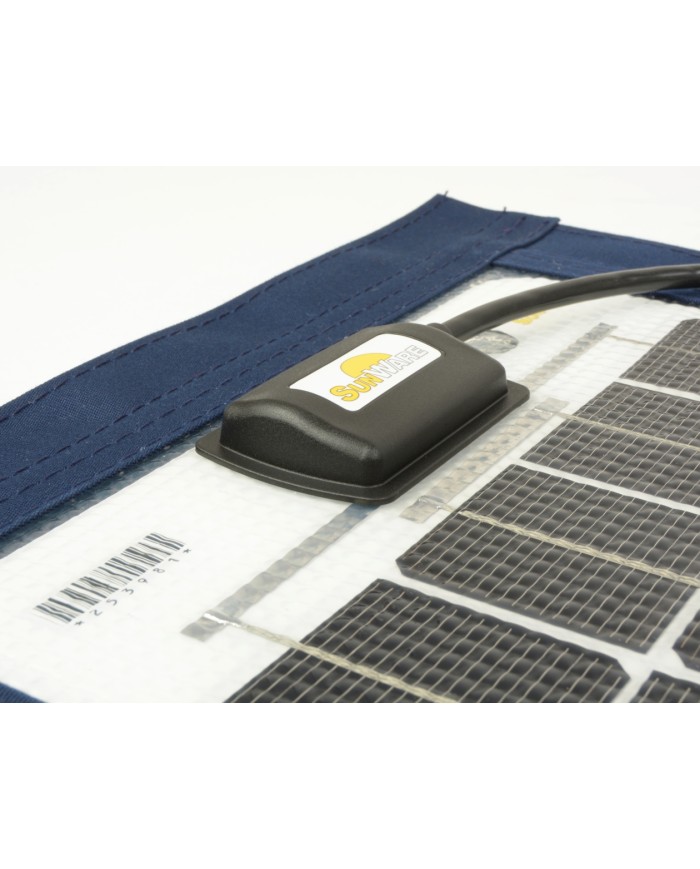

| Kabelausgang | auf Vorderseite | |
| Kabel | 2×1,5mm², rot/blau | mm² |
| Kabellänge | 3.0 | m |
| Kabeldurchmesser | 6.5 | mm |
| Zellprotektor | nein | |
| EAN-Code | 4260278640643 | |
| WEEE Reg. Nr. | DE 47722746 |
Technische Zeichnung
TX Marine Solarmodule mit LOXX Befestigung für Bimini, Sprayhood & Windkleid: Mit LOXX aufs Bimini clipsen, einstecken – fertig

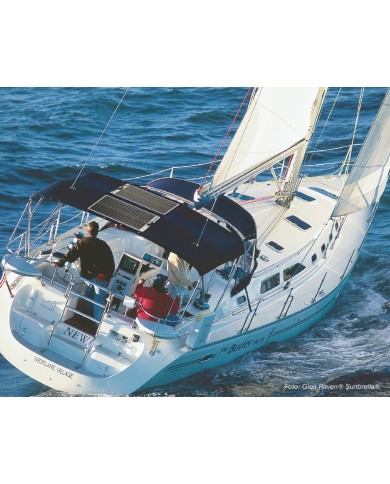

Leichte Module mit textiler Einfassung aus hochwertigem Persenningstoff. TX Module sind speziell für die Montage auf Bimini oder Sprayhood entwickelt worden. Diese Flächen bieten ausreichend Platz für leistungsstarke Solarmodule. Endlich genug Strom für Kühlschrank, Tablet, Navi und Autopilot.

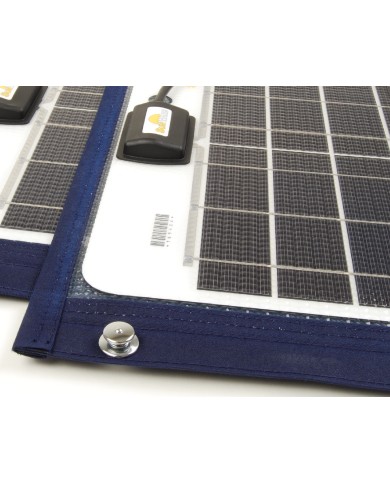

Im Einfassungsband sind Schnellverschlüsse, LOXX Oberteile, eingesetzt. Im Lieferumfang ist ebenfalls eine wasserdichte Steckverbindung (Kabelstecker / -buchse), LOXX Unterteile und ein 10m Anschlusskabel für eine besonders einfache und schnelle Montage enthalten.
Wird das Modul nicht mehr benötigt, kann es schnell wieder entfernt werden – Kupplung am Anschusskabel lösen, LOXX öffnen, Modul zusammenklappen und verstauen. Dank der kompakten Masse findet sich immer ein Platz.
Details

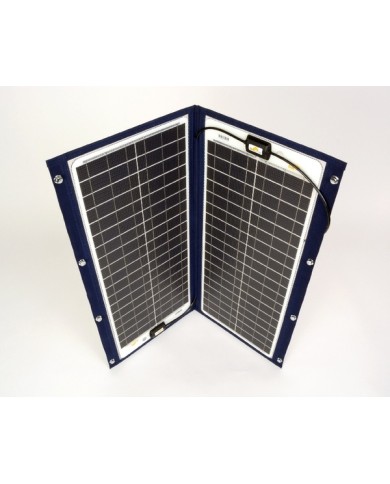

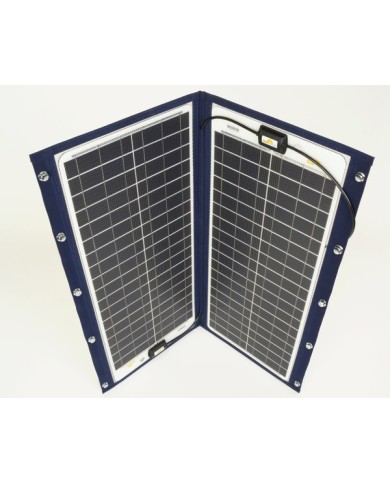

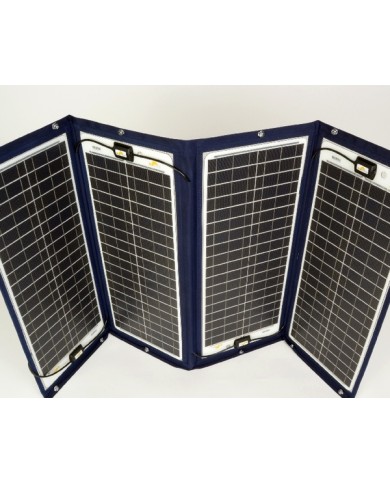

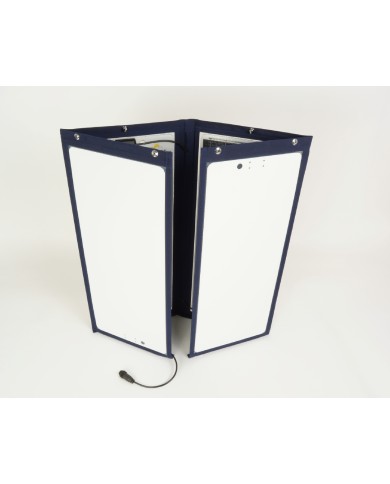

Die Module bestehen aus einem oder mehreren Flügeln. Bei mehrflügeligen Modulen sind diese durch textile Gelenke fest verbunden. Das Kabel zwischen den Modulen läuft längs der Gelenke, Zugkräfte und Knickbelastungen können so erst gar nicht auf das Kabel einwirken. Die kompakten Packmasse der Module ermöglichen den Transport im Auto und finden Platz in fast jedem Stauraum an Bord. Selbst die Mitnahme eines 200Wp Moduls – dem TX-42052 – im Flugzeug, ist jetzt möglich.
Jeder Flügel eines mehrflügeligen 12V Moduls arbeitet eigenständig! Diese spezielle von SunWare eingesetzte Verschaltungstechnik bewirkt: wird ein Element abgeschattet, produzieren die anderen Flügel weiter volle Leistung.
Bei 24V Modulen sind jeweils zwei Flügel in Serie geschaltet und sollten die gleiche Ausrichtung zur Sonne haben.
Die multikristallinen Hochleistungs-Solarzellen sind in einem EVA Laminat und ETFE Deckschichten gegen Witterungseinflüsse geschützt. Selbst bei diffusem Licht oder auch im Winter produzieren die Solarmodule einen hohen Ladestrom.
Montage
Die Module werden mit den LOXX Befestigungselementen auf dem Bimini befestigt. Mit dem beiliegenden Locheisen Löcher für die LOXX Elemente ins Bimini schneiden, die LOXX mit beiliegenden Dichtscheiben ins Bimini schrauben und Module aufclipsen. Zum Entfernen der Module Kopf der LOXX Element anheben und von Unterteil lösen.

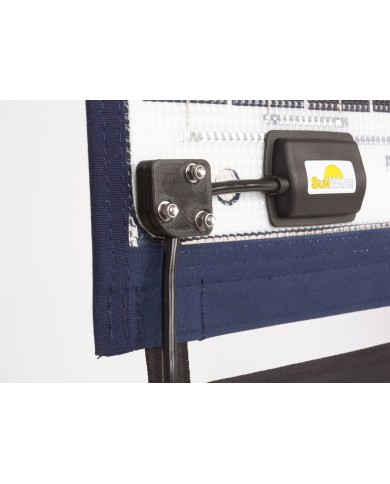

Am Modul ist 1m Zuleitung, hieran wird der beiliegende Kabelstecker montiert. An das 10m lange Kabel wird die Kabelbuchse und die Abdeckkappe montiert. Entlang des Biminigestells wird die Leitung zum Deck geführt und mit den beiliegenden UV-beständigen Kabelbindern fixiert. An Deck wird das Kabel durch eine Decksdurchführung nach Innen und dann zum Laderegler geführt. Alternativ kann auf Deck auch eine steckbare wasserdichte Decksdurchführung montiert werden.
Werden die Module vom Bimini entfernt, kann die Steckverbindung oben auf dem Bimini gelöst werden. Mit der Abdeckkappe wird die Kabelbuchse wasserdcht verschlossen und kann auf dem Bimini verbleiben.
Serienschaltung von 12V TX-Modulen nur zulässig wenn je Modul ein Zellprotektor eingesetzt wird.
668×333 mm, 12V
| Gewicht | 1.0 kg |
|---|
