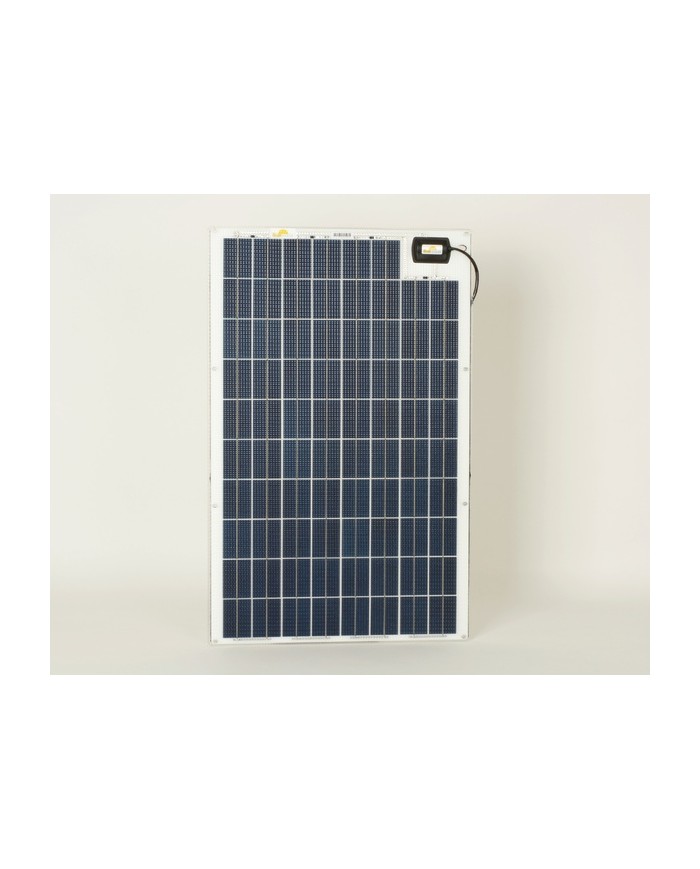

Das Solarmodul SW 22145 ist ein 24V Modul mit 60Wp. Hiermit können direkt 24V Batteriesysteme geladen werden, es müssen nicht mehr zwei 12V Module in Serie verschaltet werden.
Im Modul sind vier Bypass-Dioden (zum Schutz gegen den Hot-Spot Effekt) direkt ins Laminat eingesetzt, so dass kein externer Zellprotektor erforderlich ist.
ACHTUNG !!
Das Modul darf auf keinen Fall verpolt angeschlossen werden, da sonst die einlaminierten Dioden im Laminat zerstört werden können und ein Austausch dieser Dioden im Laminat unmöglich ist.
Die extrem leistungsstarken kristallinen Solarzellen liefern auch bei bewölktem Himmel einen hohen Ladestrom. Der Ladestrom ist linear abhängig von der einfallenden Lichtintensität.
weitere Varianten:
Solarmodule für 12V Systemspannung
| Modultyp | Leistung | Masse L x B |
Gewicht | I sc |
|---|---|---|---|---|
| SW-20185 | 110 Wp | 1012 x 689 mm | 4.7 kg | 6.34 A |
| SW-20184 | 90 Wp | 859 x 689 mm | 4.2 kg | 4.70 A |
| SW-20183 | 60 Wp | 599 x 689 mm | 3.0 kg | 3.13 A |
| SW-20182 | 45 Wp | 469 x 689 mm | 2.5 kg | 2.40 A |
| SW-20166 | 80 Wp | 1119 x 481 mm | 3.6 kg | 4.10 A |
| SW-20165 | 60 Wp | 772 x 481 mm | 2.6 kg | 3.10 A |
| SW-20164 | 42 Wp | 599 x 481 mm | 2.0 kg | 2.12 A |
| SW-20163 | 30 Wp | 426 x 481 mm | 1.4 kg | 1.59 A |
| SW-20146 | 42 Wp | 1154 x 273 mm | 2.2 kg | 2.12 A |
| SW-20145 | 30 Wp | 807 x 273 mm | 1.6 kg | 1.51 A |
| SW-20144 | 22 Wp | 634 x 273 mm | 1.2 kg | 1.11 A |
| SW-20143 | 15 Wp | 468 x 243 mm | 0.8 kg | 0.76 A |
Solarmodule für 24V Systemspannung
| Modultyp | Leistung | Masse L x B |
Gewicht | I sc |
|---|---|---|---|---|
| SW-22146 | 84 Wp | 1119 x 493 mm | 3.6 kg | 2.12 A |
| SW-22145 | 60 Wp | 772 x 493 mm | 2.6 kg | 1.51 A |
Technische Daten:
| Bezeichnung | Wert | Einheit |
|---|---|---|
| Pmax | 60.0 | Wp |
| Imax | 1.40 | A |
| Umax | 42.86 | V |
| Uoc | 49.8 | V |
| Isc | 1.51 | A |
| Anz. Zellen | 78 | Stck. |
| Zellformat | 69.0 x 52.0 | mm |
| Laminat | ETFE/EVA/ETFE | |
| Länge | 772.0 | mm |
| Breite | 493.0 | mm |
| Produkt Gewicht | 2.6 | kg |
| Karton-Länge | 940.0 | mm |
| Karton-Breite | 590.0 | mm |
| Karton-Höhe | 40.0 | mm |
| Karton Gewicht | 4.0 | kg |
| Bezeichnung | Wert | Einheit |
|---|---|---|
| Bohrungen | 8 x 9.0 | mm |
| System Spg. | 24.0 | V |
| Schutzklasse | IP68 | |
| Trägerplatte | ALU-Sandwich white | |
| Kabelausgang | auf Vorderseite | |
| Kabel | 2×1,5mm², rot/blau | mm² |
| Kabellänge | 3.0 | m |
| Kabeldurchmesser | 6.5 | mm |
| Zellprotektor | nein | |
| EAN-Code | 4260278641084 | |
| WEEE Reg. Nr. | DE 47722746 |
- Perfekt für direktes verkleben und aufschrauben auf dem Deck, keine Hinterlüftung notwendig! Kabelausgang mit nur einem Anschlusskabel vorne.
- Nur Solarzellen der höchsten Leistungsklasse verbaut, hohe Leistung auch bei diffusem Licht
- Marine Solarmodule der Serie-20 sind semi-flexibel und passen sich an Deckswölbungen an (Biegsamkeit max. 3%). 3m Anschlusskabel mit Möglichkeit zur direkten Durchführung des Kabels nach hinten
- 100% See- und Salzwasserbeständig durch speziellen Laminataufbau der Module.
- Bei fester Montage mit Bootsschuhen begehbar.
493 x 772 x 6 mm
| Gewicht | 2.6 kg |
|---|
