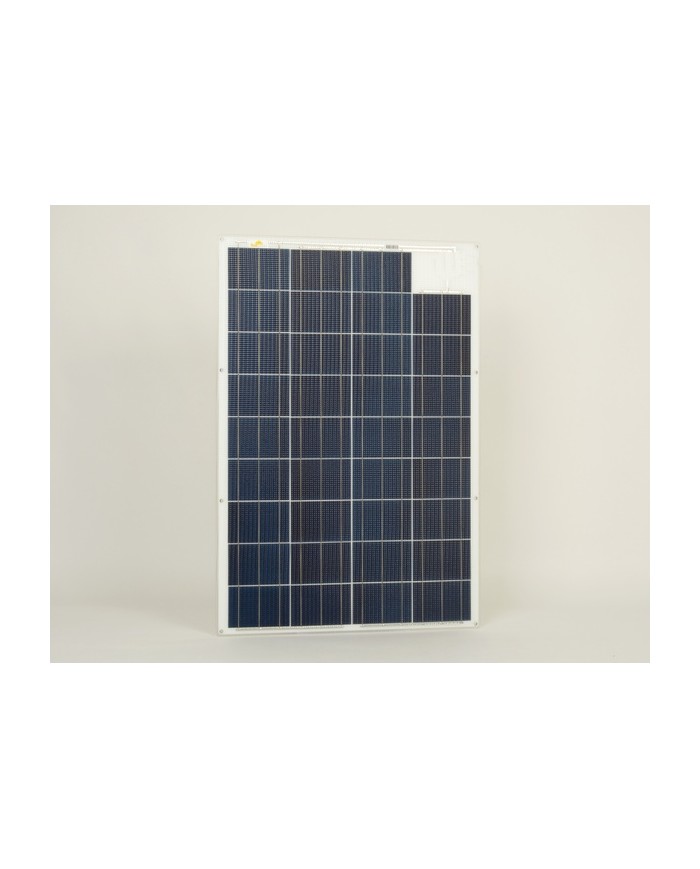

Le module solaire SW 40185 est conçu pour les grands systèmes solaires. Le puissant module 100Wp est conçu pour le système 12V, mais il peut également être utilisé en connexion en série pour les systèmes 24V. En fonction de l’insolation, le module fournit un courant de charge allant jusqu’à 5,75A
Rendement journalier moyen (mai-sept.):
– Dans la zone de la Mer du Nord/Baltique, il s’établit à env. 4 x 5,75 => 23 Ah/jour
– En Mer Méditerranée, dans les Caraïbes ou en Californie à => 29 Ah/jour
Autres variantes:
Modules solaires pour une tension du système de 12V
| Type de module | Puissance | Dimensions L x l |
Poids | I sc |
|---|---|---|---|---|
| 110 Wp | 1012 x 689 mm | 4.7 kg | 6.34 A | |
| 90 Wp | 859 x 689 mm | 4.2 kg | 4.70 A | |
| 60 Wp | 599 x 689 mm | 3.0 kg | 3.13 A | |
| 45 Wp | 469 x 689 mm | 2.5 kg | 2.40 A | |
| 80 Wp | 1119 x 481 mm | 3.6 kg | 4.14 A | |
| 60 Wp | 772 x 481 mm | 2.6 kg | 3.10 A | |
| 42 Wp | 599 x 481 mm | 2.0 kg | 2.17 A | |
| 30 Wp | 426 x 481 mm | 1.4 kg | 1.59 A | |
| 42 Wp | 1154 x 273 mm | 2.2 kg | 2.12 A | |
| 30 Wp | 807 x 273 mm | 1.6 kg | 1.37 A | |
| 22 Wp | 634 x 273 mm | 1.2 kg | 0.96 A | |
| 15 Wp | 468 x 243 mm | 0.8 kg | 0.72 A |
Modules solaires pour une tension du système de 24V
| Type de module | Puissance | Dimensions L x l |
Poids | I sc |
|---|---|---|---|---|
| 84 Wp | 1119 x 493 mm | 3.6 kg | 2.21 A | |
| 60 Wp | 772 x 493 mm | 2.6 kg | 1.51 A |
| Désignation | Valeur | Unité |
|---|---|---|
| Pmax | 110.0 | Wp |
| Imax | 5.87 | A |
| Umax | 18.74 | V |
| Uoc | 22.2 | V |
| Isc | 06:34 | A |
| Nbre de cellules | 35 | Unités |
| Format de cellule | 104.0 x 156.0 | mm |
| Stratifié | ETFE/EVA/ETFE | |
| Longueur | 1012.0 | mm |
| Largeur | 689.0 | mm |
| Poids du produits | 4.7 | kg |
| Longueur du carton | 1106.0 | mm |
| Largeur du carton | 810.0 | mm |
| Hauteur du carton | 40.0 | mm |
| Poids du carton | 7.0 | kg |
| Désignation | Valeur | Unité |
|---|---|---|
| Alésages | 8 x 9.0 | mm |
| Tension du système. | 12.0 | V |
| Classe de protection | IP68 | |
| Plaque porteuse | ALU-Sandwich white | |
| Sortie de câble | à l’avant | |
| Câble | 3×1,5mm², rouge/vert/bleu | mm² |
| Longueur du câble | 3.0 | m |
| Diamètre du câble | 6.5 | mm |
| Protecteur de cellule | oui | |
| Code EAN | 4260278640926 | |
| WEEE Reg. Nr. | DE 47722746 |
Dessin technique
légers, compacts
Les modules solaires de la série 40 sont léger, compacts et extrêmement puissants par rapport à d’autres modules solaires. Les cellules solaires haute performance cristallines sont protégées contre les influences climatiques dans un stratifié EVA et des couches de finition ETFE. Les modules solaires fournissent un courant de charge élevé même en lumière diffuse et également en hiver.

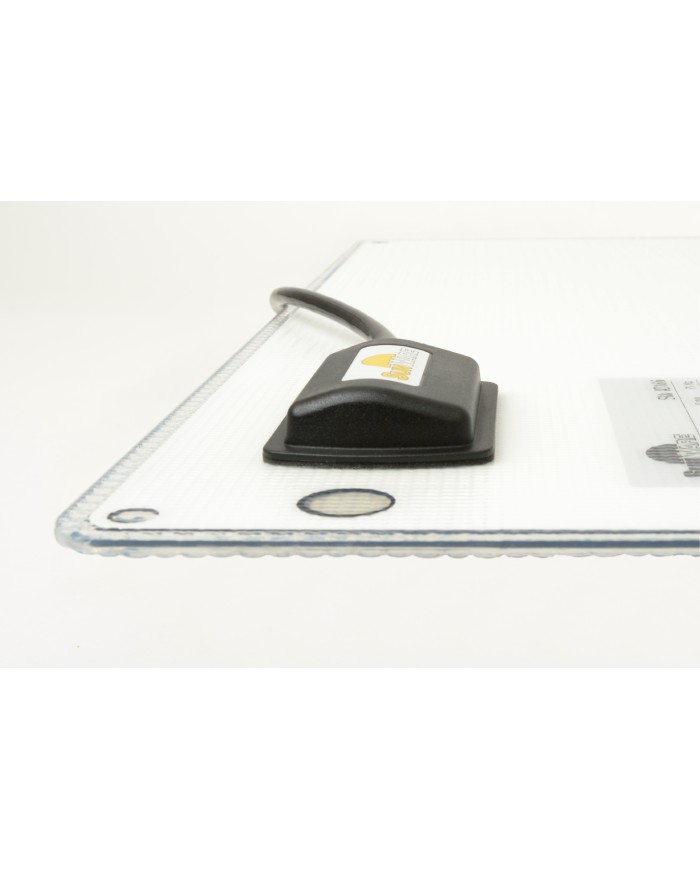

Les modules solaires de la série 40 sont munis d’une sorte de câble à l’arrière. À l’endroit de la sortie de câble, le fond doit avoir un évidement pour que le module puisse être monté à plat.
Tous les modules peuvent être fixés par vissage, collage ou avec des clips. La longueur du câble du module est de 3 m.
Les modules solaires sont fournis avec des rosaces à visser blanches pour vis à tête fraisée qui évitent de détériorer le stratifié avec la tête de vis lors de la fixation du module solaire.
Un noyau en sandwich en alu est utilisé comme matériau porteur. Les cellules sont parfaitement soutenues et protégées par le matériau du noyau. Le module solaire s’adapte aux surfaces bombées. La courbure maximale de 3 cm/m de longueur de module ne doit pas être dépassée.

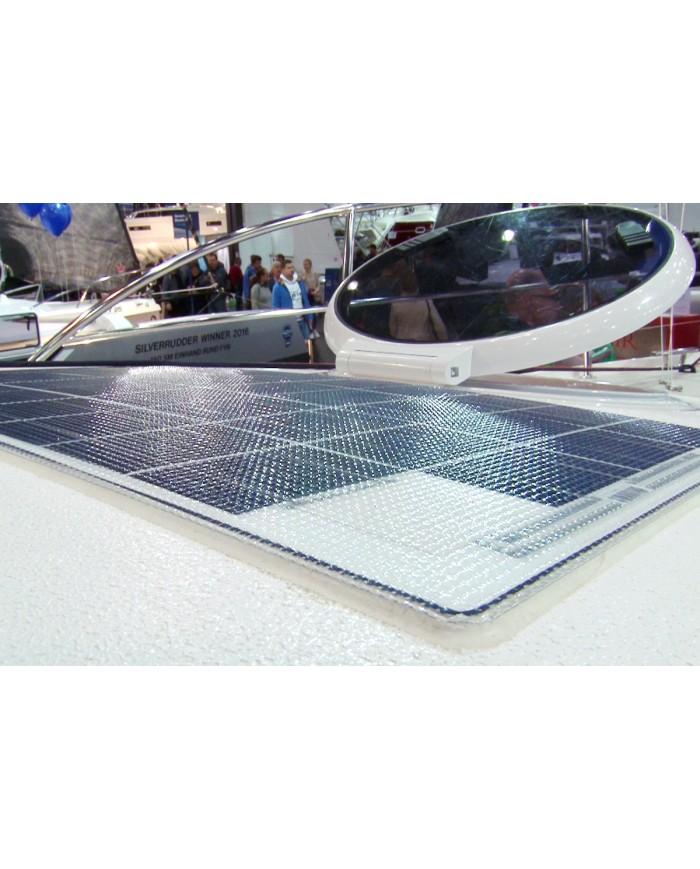

Les modèles sont conçus spécialement pour résister à l’eau de mer et à l’eau salée. La sortie de câble est vissée sur la plaque porteuse, entièrement scellée et étanche à l’eau salée à 100%. Grâce à cet encapsulage hermétique, les cellules et la plaque porteuse sont parfaitement protégées contre l’agressivité de l’eau salée.
Veuillez noter que la puissance fournie par les modules dépend directement de l’intensité lumineuse reçue – et non de la chaleur – et qu’elle est soumise à de fortes variations en fonction des saisons. Pour fournir une performance optimale, le module doit, dans toute la mesure du possible, être orienté vers le soleil et les zones d’ombre évitées.
689 x 1012 x 6 mm, 12V
| Poids | 4.7 kg |
|---|
