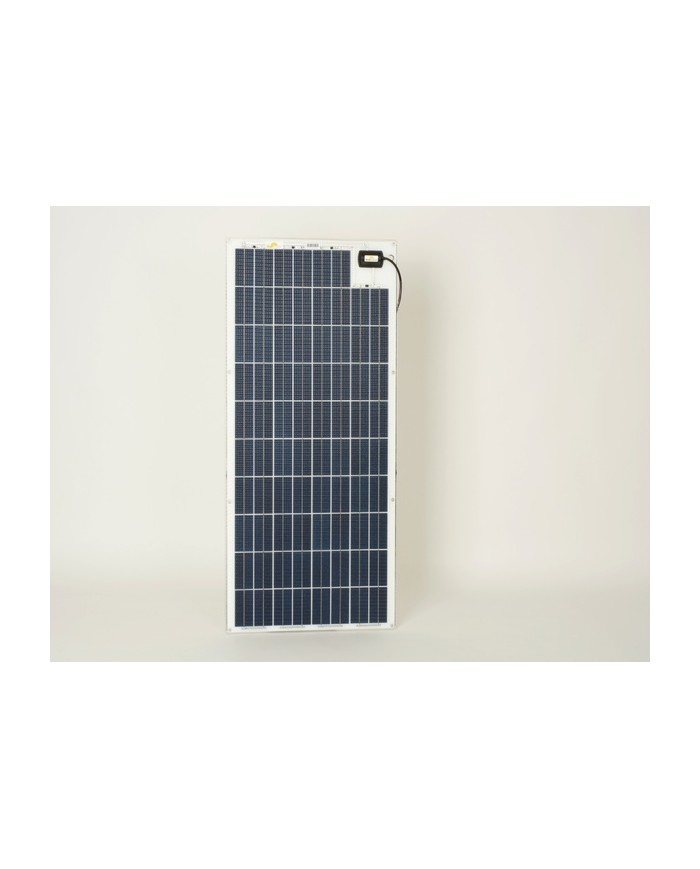

Le module solaire SW 22146 est notre module 24V le plus puissant avec 84Wp. Il permet de charger directement des systèmes de batterie 24V ; il suffit pour cela de connecter deux modules 12V en série.
Le module contient quatre diodes bypass (pour la protection contre l’effet Hot-Spot) directement intégrées dans le feuilletage, ce qui rend l’utilisation d’un protecteur de cellules externe inutile.
ATTENTION !!
Il ne faut en aucun cas inverser la polarité lors du branchement du module, sinon les diodes intégrées dans le feuilletage peuvent être détruites ; le remplacement des diodes dans les feuilletage est impossible.
Les cellules solaires cristallines extrêmement performantes fournissent un courant de charge élevé même lorsque le ciel est couvert. Le courant de charge est une fonction linéaire de l’intensité lumineuse dispensée.
Autres variantes:
Modules solaires pour une tension du système de 12V
| Type de module | Puissance | Dimensions L x l |
Poids | I sc |
|---|---|---|---|---|
| SW-20185 | 110 Wp | 1012 x 689 mm | 4.7 kg | 6.34 A |
| SW-20184 | 90 Wp | 859 x 689 mm | 4.2 kg | 4.70 A |
| SW-20183 | 60 Wp | 599 x 689 mm | 3.0 kg | 3.13 A |
| SW-20182 | 45 Wp | 469 x 689 mm | 2.5 kg | 2.40 A |
| SW-20166 | 80 Wp | 1119 x 481 mm | 3.6 kg | 4.10 A |
| SW-20165 | 60 Wp | 772 x 481 mm | 2.6 kg | 3.10 A |
| SW-20164 | 42 Wp | 599 x 481 mm | 2.0 kg | 2.12 A |
| SW-20163 | 30 Wp | 426 x 481 mm | 1.4 kg | 1.59 A |
| SW-20146 | 42 Wp | 1154 x 273 mm | 2.2 kg | 2.12 A |
| SW-20145 | 30 Wp | 807 x 273 mm | 1.6 kg | 1.51 A |
| SW-20144 | 22 Wp | 634 x 273 mm | 1.2 kg | 1.11 A |
| SW-20143 | 15 Wp | 468 x 243 mm | 0.8 kg | 0.76 A |
Modules solaires pour une tension du système de 24V
| Type de module | Puissance | Dimensions L x l |
Poids | I sc |
|---|---|---|---|---|
| SW-22146 | 84 Wp | 1119 x 493 mm | 3.6 kg | 2.12 A |
| SW-22145 | 60 Wp | 772 x 493 mm | 2.6 kg | 1.51 A |
Caractéristiques techniques :
| Désignation | Valeur | Unité |
|---|---|---|
| Pmax | 84.0 | Wp |
| Imax | 1.96 | A |
| Umax | 42.86 | V |
| Uoc | 49.8 | V |
| Isc | 02:12 | A |
| Nbre de cellules | 78 | Unités |
| Format de cellule | 104.0 x 52.0 | mm |
| Stratifié | ETFE/EVA/ETFE | |
| Longueur | 1119.0 | mm |
| Largeur | 493.0 | mm |
| Poids du produits | 3.6 | kg |
| Longueur du carton | 1225.0 | mm |
| Largeur du carton | 655.0 | mm |
| Hauteur du carton | 40.0 | mm |
| Poids du carton | 6.0 | kg |
| Désignation | Valeur | Unité |
|---|---|---|
| Alésages | 8 x 9.0 | mm |
| Tension du système. | 24.0 | V |
| Classe de protection | IP68 | |
| Plaque porteuse | ALU-Sandwich white | |
| Sortie de câble | à l’avant | |
| Câble | 2×1,5mm², rouge/bleu | mm² |
| Longueur du câble | 3.0 | m |
| Diamètre du câble | 6.5 | mm |
| Protecteur de cellule | non | |
| Code EAN | 4260278641091 | |
| WEEE Reg. Nr. | DE 47722746 |
Dessin technique
- Parfait pour un collage et un vissage directs sur le pont, pas de ventilation arrière nécessaire! Sortie de câble avec un seul câble de raccordement à l’avant.
- Montage uniquement de cellules solaires de la classe de performance la plus élevée, performance élevée, même en cas de lumière diffuse
- Les modules solaires Marine de la série 20 sont semi-flexibles et s’adaptent aux convexités du pont (flexibilité max. 3%). 3 m de câble de raccordement avec possibilité de passage direct du câble vers l’arrière
- 100% Résistant à l’eau de mer et à l’eau salée grâce à une structure de feuilletage spéciale des modules .
- En cas de montage fixe, praticable avec des chaussures bateau.
493 x 1119 x 6 mm
| Poids | 3.6 kg |
|---|
