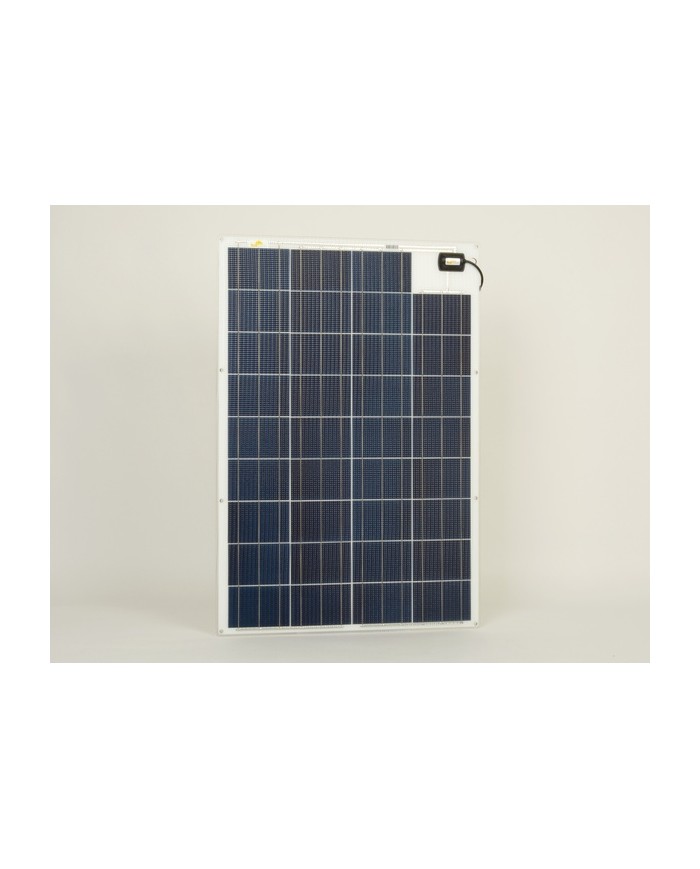

Le module solaire SW 20185 est conçu pour les grands systèmes solaires. Le puissant module 110Wp est conçu pour le système 12V, mais il peut également être utilisé en connexion en série pour les systèmes 24V. En fonction de l’insolation, le module fournit un courant de charge allant jusqu’à 6,34A
Rendement journalier moyen (mai-sept.):
– Dans la zone de la Mer du Nord/Baltique, il s’établit à env. 4 x 6,34 => 25 Ah/jour
– En Mer Méditerranée, dans les Caraïbes ou en Californie à => 32 Ah/jour
Autres variantes:
Modules solaires pour une tension du système de 12V
| Type de module | Puissance | Dimensions L x l |
Poids | I sc |
|---|---|---|---|---|
| SW-20185 | 110 Wp | 1012 x 689 mm | 4.7 kg | 6.34 A |
| SW-20184 | 90 Wp | 859 x 689 mm | 4.2 kg | 4.70 A |
| SW-20183 | 60 Wp | 599 x 689 mm | 3.0 kg | 3.13 A |
| SW-20182 | 45 Wp | 469 x 689 mm | 2.5 kg | 2.40 A |
| SW-20166 | 80 Wp | 1119 x 481 mm | 3.6 kg | 4.10 A |
| SW-20165 | 60 Wp | 772 x 481 mm | 2.6 kg | 3.10 A |
| SW-20164 | 42 Wp | 599 x 481 mm | 2.0 kg | 2.12 A |
| SW-20163 | 30 Wp | 426 x 481 mm | 1.4 kg | 1.59 A |
| SW-20146 | 42 Wp | 1154 x 273 mm | 2.2 kg | 2.12 A |
| SW-20145 | 30 Wp | 807 x 273 mm | 1.6 kg | 1.51 A |
| SW-20144 | 22 Wp | 634 x 273 mm | 1.2 kg | 1.11 A |
| SW-20143 | 15 Wp | 468 x 243 mm | 0.8 kg | 0.76 A |
Modules solaires pour une tension du système de 24V
| Type de module | Puissance | Dimensions L x l |
Poids | I sc |
|---|---|---|---|---|
| SW-22146 | 84 Wp | 1119 x 493 mm | 3.6 kg | 2.12 A |
| SW-22145 | 60 Wp | 772 x 493 mm | 2.6 kg | 1.51 A |
Caractéristiques techniques :
| Désignation | Valeur | Unité |
|---|---|---|
| Pmax | 110.0 | Wp |
| Imax | 5.87 | A |
| Umax | 18.74 | V |
| Uoc | 22.2 | V |
| Isc | 06:34 | A |
| Nbre de cellules | 35 | Unités |
| Format de cellule | 104.0 x 156.0 | mm |
| Stratifié | ETFE/EVA/ETFE | |
| Longueur | 1012.0 | mm |
| Largeur | 689.0 | mm |
| Poids du produits | 4.7 | kg |
| Longueur du carton | 1106.0 | mm |
| Largeur du carton | 810.0 | mm |
| Hauteur du carton | 40.0 | mm |
| Poids du carton | 7.0 | kg |
|
Dessin technique
- Parfait pour un collage et un vissage directs sur le pont, pas de ventilation arrière nécessaire! Sortie de câble avec un seul câble de raccordement à l’avant.
- Montage uniquement de cellules solaires de la classe de performance la plus élevée, performance élevée, même en cas de lumière diffuse
- Les modules solaires Marine de la série 20 sont semi-flexibles et s’adaptent aux convexités du pont (flexibilité max. 3%). 3 m de câble de raccordement avec possibilité de passage direct du câble vers l’arrière
- 100% Résistant à l’eau de mer et à l’eau salée grâce à une structure de feuilletage spéciale des modules .
- En cas de montage fixe, praticable avec des chaussures bateau.
689 x 1012 x 6mm, 12V
| Poids | 4.7 kg |
|---|
