Zell-Charakteristik
Multikristalline Solarzelle – Strom-Temperaturkoef. (Isc): 0.06%/K – Spannungs-Temperaturkoef. (Uoc): -0.34%/K
Leistungs-Temperaturkoef. (Pmax): -0.42%/K
Standard-Testbedingungen: AM 1.5, 1000W/m², 25°C
weitere Varianten:
Solarmodule für 12V Systemspannung
| Modultyp | Leistung | Masse L x B |
Gewicht | I sc |
|---|---|---|---|---|
| 110 Wp | 1012 x 689 mm | 4.7 kg | 6.34 A | |
| 90 Wp | 859 x 689 mm | 4.2 kg | 4.70 A | |
| 60 Wp | 599 x 689 mm | 3.0 kg | 3.13 A | |
| 45 Wp | 469 x 689 mm | 2.5 kg | 2.40 A | |
| 80 Wp | 1119 x 481 mm | 3.6 kg | 4.14 A | |
| 60 Wp | 772 x 481 mm | 2.6 kg | 3.10 A | |
| 42 Wp | 599 x 481 mm | 2.0 kg | 2.17 A | |
| 30 Wp | 426 x 481 mm | 1.4 kg | 1.59 A | |
| 42 Wp | 1154 x 273 mm | 2.2 kg | 2.12 A | |
| 30 Wp | 807 x 273 mm | 1.6 kg | 1.37 A | |
| 22 Wp | 634 x 273 mm | 1.2 kg | 0.96 A | |
| 15 Wp | 468 x 243 mm | 0.8 kg | 0.72 A |
Solarmodule für 24V Systemspannung
| Modultyp | Leistung | Masse L x B |
Gewicht | I sc |
|---|---|---|---|---|
| 84 Wp | 1119 x 493 mm | 3.6 kg | 2.21 A | |
| 60 Wp | 772 x 493 mm | 2.6 kg | 1.51 A |
| Bezeichnung | Wert | Einheit |
|---|---|---|
| Pmax | 90.0 | Wp |
| Imax | 4.35 | A |
| Umax | 20.69 | V |
| Uoc | 24.6 | V |
| Isc | 4.70 | A |
| Anz. Zellen | 39 | Stck. |
| Zellformat | 78.0 x 156.0 | mm |
| Laminat | ETFE/EVA/ETFE | |
| Länge | 859.0 | mm |
| Breite | 689.0 | mm |
| Produkt Gewicht | 4.2 | kg |
| Karton-Länge | 1106.0 | mm |
| Karton-Breite | 810.0 | mm |
| Karton-Höhe | 40.0 | mm |
| Karton Gewicht | 6.0 | kg |
| Bezeichnung | Wert | Einheit |
|---|---|---|
| Bohrungen | 6 x 9.0 | mm |
| System Spg. | 12.0 | V |
| Schutzklasse | IP68 | |
| Trägerplatte | ALU-Sandwich white | |
| Kabelausgang | auf Rückseite | |
| Kabel | 3×1,5mm², rot/grün/blau | mm² |
| Kabellänge | 3.0 | m |
| Kabeldurchmesser | 6.5 | mm |
| Zellprotektor | ja | |
| EAN-Code | 4260278641374 | |
| WEEE Reg. Nr. | DE 47722746 |
Technische Zeichnung
leicht, kompakt und extrem leistungsfähig

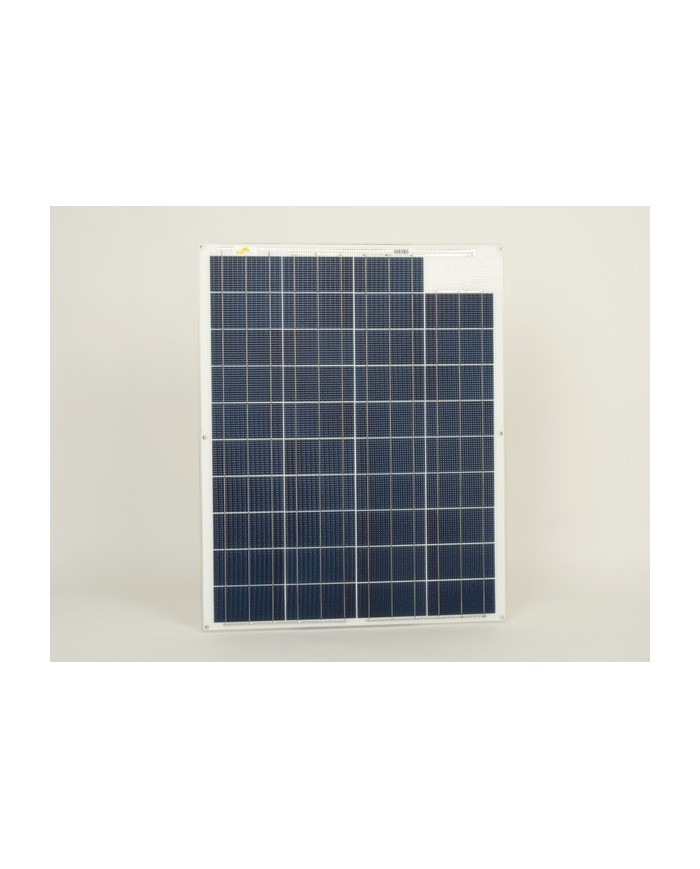

Die Solarmodule der Serie-40 sind leicht, kompakt und extrem leistungsfähig im Vergleich zu anderen Solarmodulen. Die multikristallinen Hochleistungs-Solarzellen sind in einem EVA Laminat und ETFE Deckschichten gegen Witterungseinflüsse geschützt. Selbst bei diffusem Licht oder auch im Winter produzieren die Solarmodule einen hohen Ladestrom.

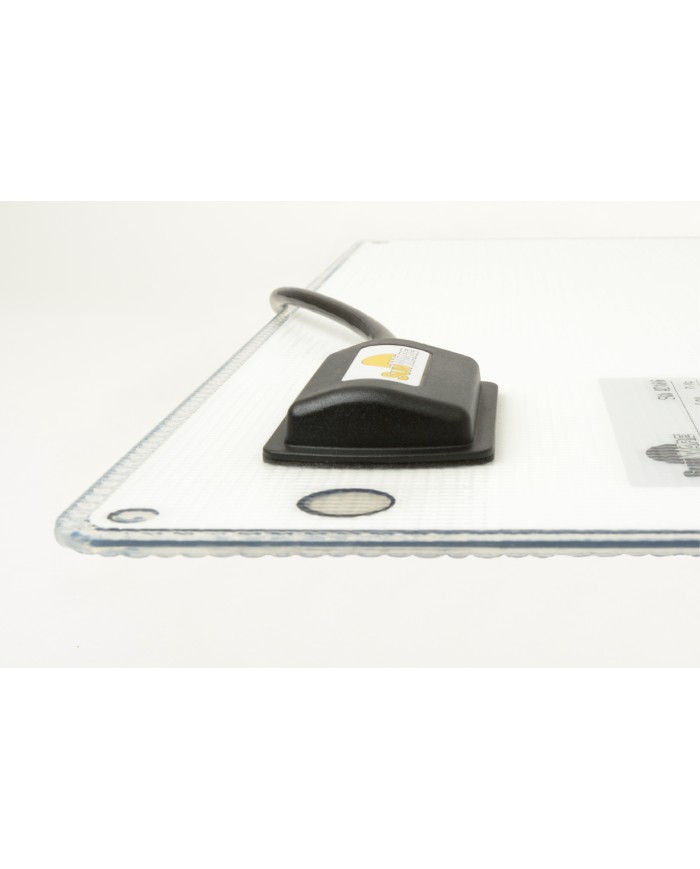

Die Solarmodule der Serie-40 haben einen rückseitigen Kabelausgang. Der Untergrund muss an der Stelle des Kabelausgangs eine Aussparung haben, damit das Modul flächig montiert werden kann.
Alle Solarmodule können verschraubt, verklebt oder mit Clips befestigt werden. Das Modulkabel hat eine Länge von 3m.
Den Solarmodulen liegen weisse Schraubrosetten für Senkkopfschrauben bei, diese verhindern beim Anschrauben des Solarmoduls die Schädigung des Laminats durch den Schraubenkopf.
Als Trägermaterial wird ein Alu-Sandwichkern verwendet. Die Zellen werden duch das Kernmaterial perfekt gestützt und geschützt. Das Solarmodul passt sich gewölbten Flächen an. Die maximale Krümmung von 3cm/Meter Modullänge darf nicht überschritten werden.

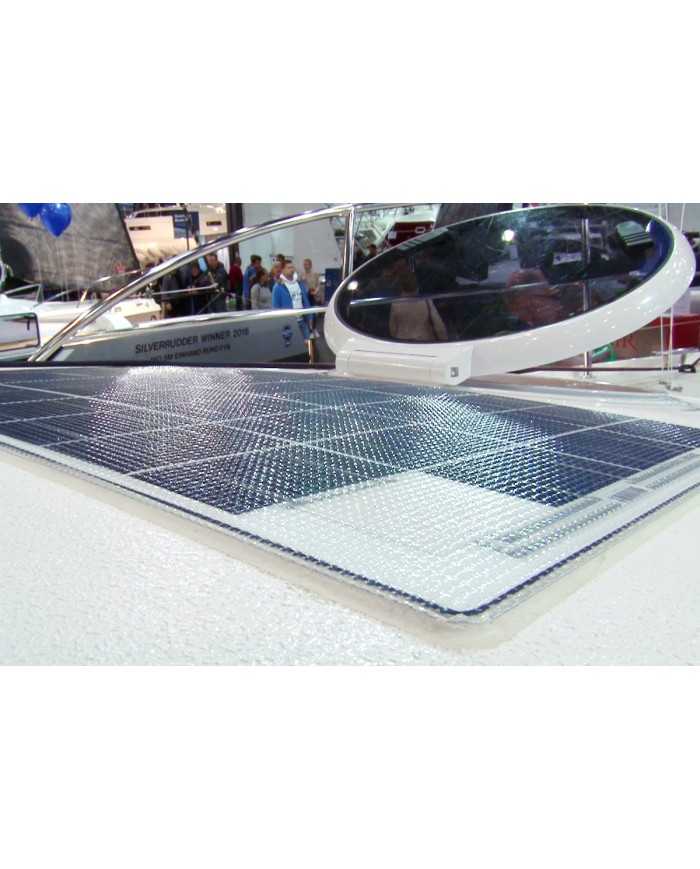

Die Module sind speziell für den rauen See- und Salzwassereinsatz konzipiert. Der Kabelausgang ist mit der Trägerplatte verschraubt, vollständig vergossen und 100%ig salzwasserdicht. Durch die hermetische Kapselung sind Zellen und Trägerplatte selbst gegen agressives Salzwasser bestens geschützt.
Bitte beachten Sie, dass die Leistungsabgabe von Solarmodulen direkt von der einfallenden Lichtintensität – nicht von der Wärme – abhängt und jahreszeitlich starken Schwankungen unterliegt. Für eine optimale Leistung sollte das Modul möglichst senkrecht zur Sonne ausgerichtet und Teilabschattungen sollten möglichst vermieden werden.
859 x 689 x 6mm, 12V
| Gewicht | 4.2 kg |
|---|
