Cellule solaire multicristalline – coef. courant-température (Isc): 0.06%/K – Coef. tension-température (Uoc): -0.34%/K
Coef. puissance-température. (Pmax): -0.42%/K
Conditions de test standard: AM 1.5, 1000W/m², 25°C
Autres variantes:
Modules solaires TX bimini
Modules solaires pour une tension du système de 12V
| Type de module | Puissance | Dimensions L x l |
Poids | I sc |
|---|---|---|---|---|
| TX-42052 | 240 Wp | 1164 x 1590 mm | 10.9 kg | 13.20 A |
| TX-42039 | 180 Wp | 929 x 1590 mm | 8.2 kg | 10.00 A |
| TX-22052 | 120 Wp | 1106 x 826 mm | 5.1 kg | 6.60 A |
| TX-22039 | 90 Wp | 873 x 826 mm | 4.2 kg | 5.00 A |
| TX-12052 | 60 Wp | 1106 x 431 mm | 2.6 kg | 3.30 A |
| TX-12039 | 45 Wp | 873 x 431 mm | 2.2 kg | 2.50 A |
Modules solaires pour une tension du système de 24V
| Type de module | Puissance | Dimensions L x l |
Poids | I sc |
|---|---|---|---|---|
| TX-42252 | 240 Wp | 1164 x 1590 mm | 10.9 kg | 6.60 A |
| TX-42239 | 180 Wp | 929 x 1590 mm | 8.2 kg | 5.00 A |
| TX-22252 | 120 Wp | 1106 x 826 mm | 5.1 kg | 3.30 A |
| TX-22239 | 90 Wp | 873 x 826 mm | 4.2 kg | 2.50 A |
TX+ modules solaires d’extension
Modules solaires pour une tension du système de 12V
| Type de module | Puissance | Dimensions L x l |
Poids | I sc |
|---|---|---|---|---|
| TX-42052+ | 240 Wp | 1164 x 1590 mm | 10.9 kg | 13.20 A |
| TX-42039+ | 180 Wp | 929 x 1590 mm | 8.2 kg | 10.00 A |
| TX-22052+ | 120 Wp | 1106 x 826 mm | 5.1 kg | 6.60 A |
| TX-22039+ | 90 Wp | 873 x 826 mm | 4.2 kg | 5.00 A |
| TX-12052+ | 60 Wp | 1106 x 431 mm | 2.6 kg | 3.30 A |
| TX-12039+ | 45 Wp | 873 x 431 mm | 2.2 kg | 2.50 A |
Modules spéciaux de la série TX
Modules solaires pour une tension du système de 12V
| Type de module | Puissance | Dimensions L x l |
Poids | I sc |
|---|---|---|---|---|
| TX-11027 | 20 Wp | 668 x 333 mm | 1.0 kg | 1.10 A |
| TX-14152 | 20 Wp | 750 x 275 mm | 1.0 kg | 1.10 A |
| Désignation | Valeur | Unité |
|---|---|---|
| Pmax | 180.0 | Wp |
| Imax | 09:30 | A |
| Umax | 19.35 | V |
| Uoc | 24.5 | V |
| Isc | 10:00 | A |
| Nbre de cellules | 36 | Unités |
| Format de cellule | 39.0 x 156.0 | mm |
| Stratifié | ETFE/EVA/ETFE | |
| Longueur | 929.0 | mm |
| Largeur | 1590.0 | mm |
| Poids du produits | 8.2 | kg |
| Longueur du carton | 1090.0 | mm |
| Largeur du carton | 450.0 | mm |
| Hauteur du carton | 90.0 | mm |
| Poids du carton | 11.7 | kg |
| Désignation | Valeur | Unité |
|---|---|---|
| Alésages | 0 x 0.0 | mm |
| Tension du système. | 12.0 | V |
| Classe de protection | IP68 | |
| Plaque porteuse | ALU-Sandwich white | |
| Sortie de câble | à l’avant | |
| Câble | 2×2,5mm², rouge/bleu | mm² |
| Longueur du câble | 1.0 | m |
| Diamètre du câble | 8.5 | mm |
| Protecteur de cellule | non | |
| Code EAN | 4260278641183 | |
| WEEE Reg. Nr. | DE 47722746 |
Dessin technique
Modules solaires TX Marine avec fixation LOXX pour Bimini, Sprayhood & Windkleid: Clipser sur Bimini avec LOXX, brancher – terminé
Modules légers avec bordure textile en toile de bâche. Les modules TX ont été conçus spécialement pour un montage sur Bimini ou Sprayhood. Ces surfaces offrent suffisamment de place pour des modules solaires puissants. Il y a désormais suffisamment de courant pour le réfrigérateur, la tablette, le navigateur et le pilote automatique.
Le galon comprend des fermetures rapides, des parties supérieures de LOXX. L’emballage contient également une fiche de raccordement étanche (connecteur mâle et femelle pour câbles, des parties inférieures de LOXX et un câble de raccordement de 10 m pour un montage particulièrement simple et rapide.
Si le module n’est plus nécessaire, il peut être de nouveau retiré rapidement – défaire le couplage au niveau du câble de raccordement, ouvrir LOXX, replier et ranger le module. Grâce à ses dimensions compactes, il trouve toujours sa place.
Détails

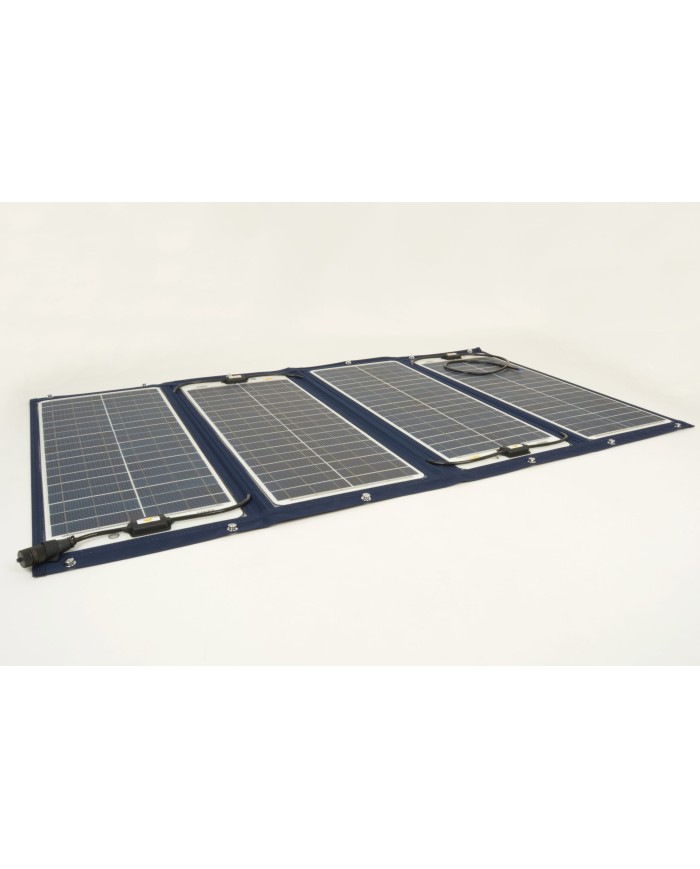

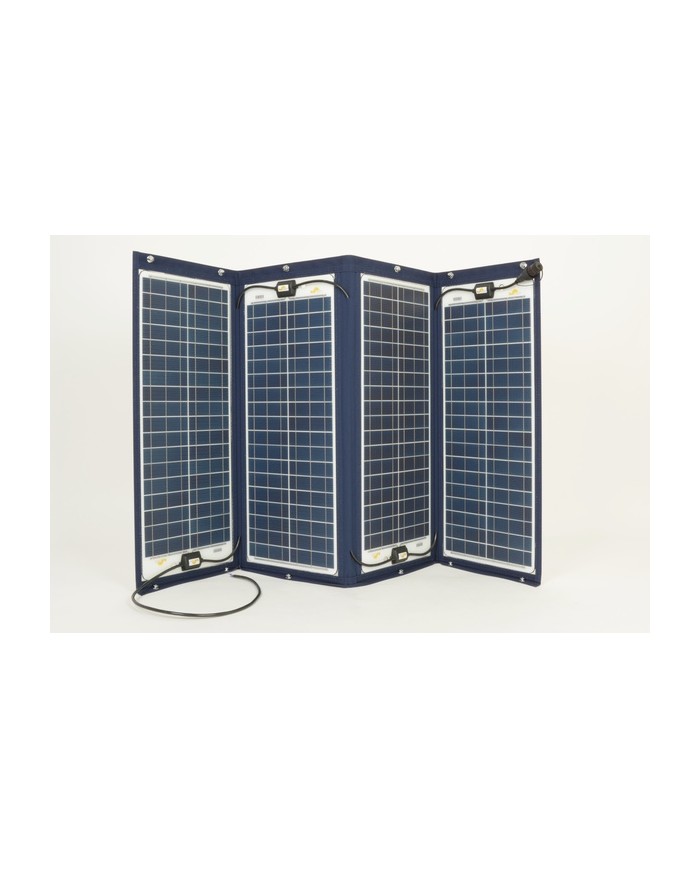

Les modules se composent d’un ou plusieurs panneaux. Lorsque le module comporte plusieurs panneaux, ils sont reliés entre eux par des jointures souples. Le câble entre les modules longe les jointures, les forces de traction et les charges de pliage ne peuvent pas agir sur le câble. Les dimensions compactes du module permettent son transport en voiture et il trouve sa place dans chaque espace de rangement à bord. Il est désormais possible d’emporter un module 200Wp – le TX-42052 – en avion.
Chaque panneau d’un module de 12V à plusieurs panneaux fonctionne de manière autonome. Cette technique de raccordement spéciale utilisée par SunWare est efficace: si l’un des éléments est ombragé, les autres continuent de fournir leur plein rendement.
Dans les modules 24V, deux panneaux sont raccordés en série et doivent avoir la même orientation par rapport au soleil.
Les cellules solaires haute performance cristallines sont protégées contre les influences climatiques dans un stratifié EVA et des couches de finition ETFE. Les modules solaires fournissent un courant de charge élevé même en lumière diffuse et également en hiver.
Montage
Les modules sont fixés sur le bimini avec les éléments de fixation LOXX.. Découper des troues dans le bimini pour les éléments LOXX avec l’emporte-pièce fourni, visser les LOXX dans le bimini avec les joints d’étanchéité fournis et clipser les modules. Pour retirer les modules, soulever la tête de l’élément LOXX et détacher le module de la partie inférieure?

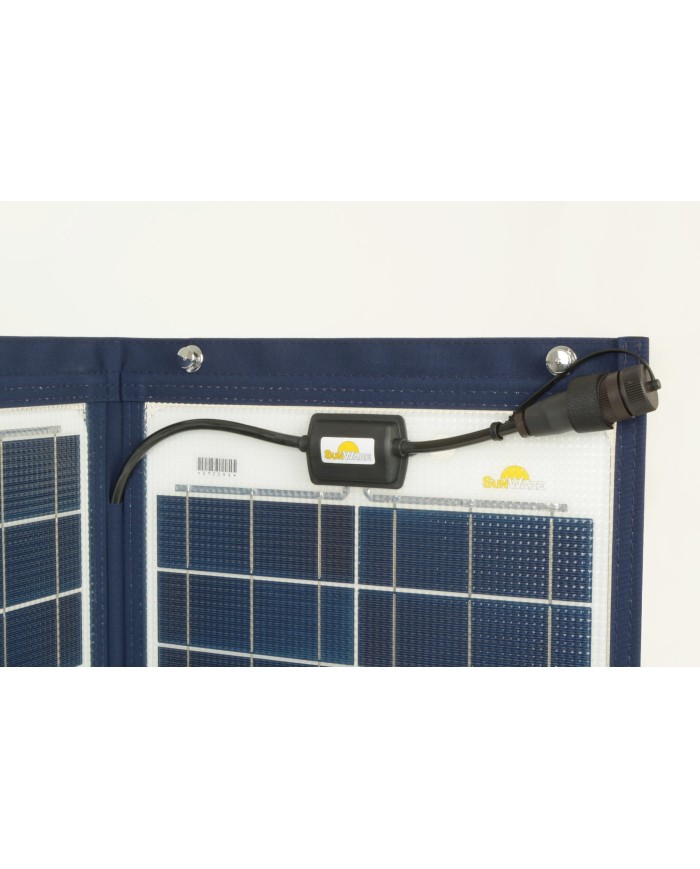

Le module comprend un câble d’alimentation de 1 m sur lequel le connecteur mâle de câble est monté. Le connecteur femelle et le capuchon de protection sont montés sur le câble de 10 m de long. La conduite vers le pont est menée le long du châssis bimini et fixée avec les serre-câbles résistants aux UV joints. Sur le pont, le câble est passé vers l’intérieur par une traversée du pont jusque vers le contrôleur de charge. Il est également possible de monter une traversée de pont étanche enfichable sur le pont.
Si les modules sont retirés du bimini, la fiche de raccordement peut être détachée en haut sur le bimini. Le connecteur femelle est étanchéifié avec le capuchon et peut rester sur le bimini.
La connexion en série de modules TX 12V n’est permise que si une protecteur de cellule est utilisé pour chaque module.
929×1590(385)mm, 12V
| Poids | 8.2 kg |
|---|
