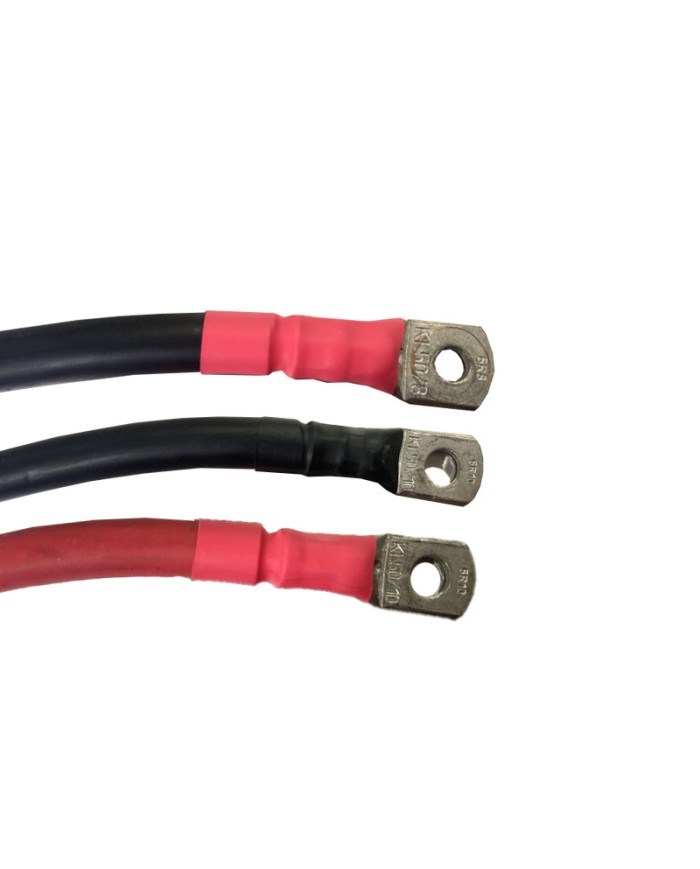

Kabel 95mm2, SCHWARZ feindrährig verzinnt, Abpressungen mit Schrumpfschlauch ROT verschlossen

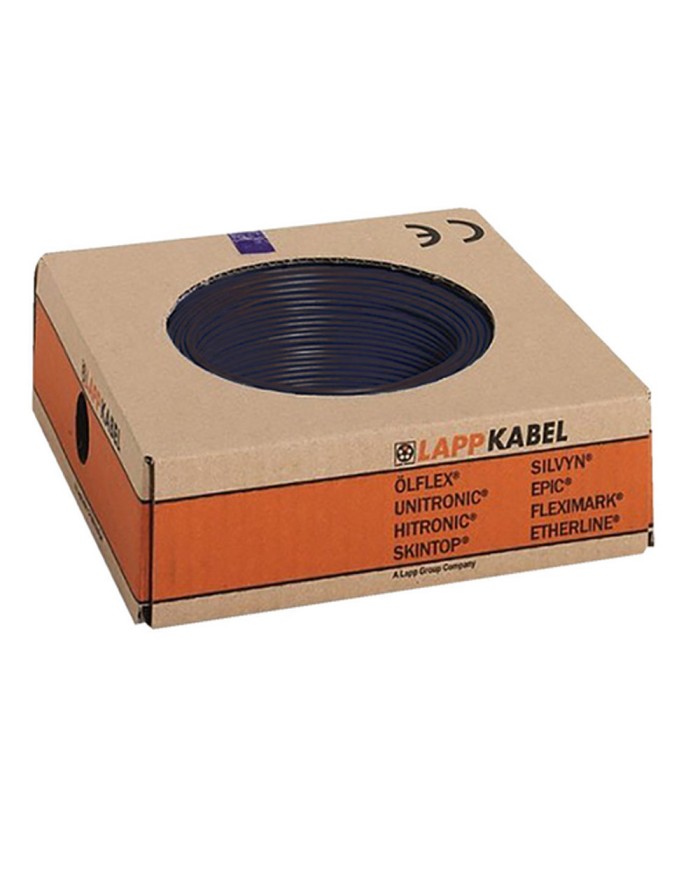

Kabel:

Litzenaufbau: Feindrähtige Litze aus verzinnten Cu-Drähten nach IEC 60228 Cl.5

Aderisolation: Aderisolation aus ölbeständiger Spezial PVC-Basis, flammwidrig und selbstverlöschend nach IEC 60332-1-2, UL VW1 /CSA FT

Material Aussenmantel: PVC

Abschirmung: ohne Abschirmung

Flexibilität: flexibel

Halogenfrei: Nein

Temperaturbereich (feste Verlegung): -40°C...+105°C

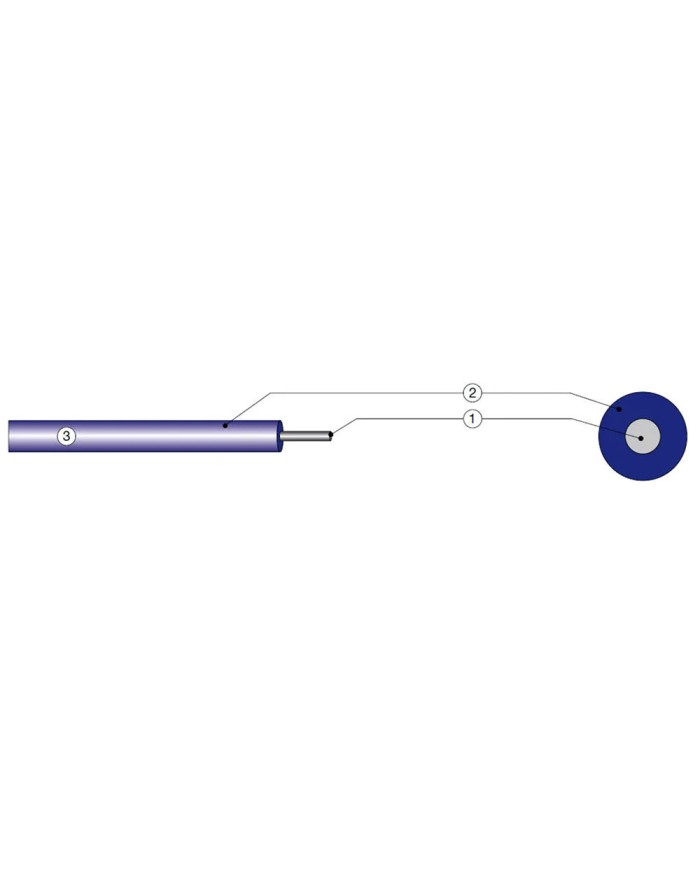

Aufbau

Feindrähtige Litze aus verzinnten Kupferdrähten

Aderisolation auf Spezial-PVC-Basis



Technische Daten

Klassifikation ETIM 5: ETIM 5.0 Class-ID: EC000993

ETIM 5.0 Class-Description: Aderleitung



Klassifikation ETIM 6: ETIM 6.0 Class-ID: EC000993

ETIM 6.0 Class-Description: Aderleitung



Leiteraufbau: Feindrähtig nach VDE 0295 Klasse 5/ IEC 60228 Class 5



Mindestbiegeradius: AD ≤ 8mm: 4 x AD*/2 x AD**;

8 < AD ≤ 12mm: 5 x AD*/3 x AD**;

AD > 12mm: 6 x AD*/4 x AD**



Nennspannung: HAR / IEC: U0/U: 450/750 V;

UL (AWM): U: 600 V;

UL (MTW): U: 600 V;

CSA (TEW): U: 600 V



Temperaturbereich: Fest verlegt:

HAR / IEC: -40°C bis +70°C;

UL (AWM): bis +105°C;

UL (MTW): bis +90°C;

CSA (TEW): bis +105°C



Rohrkabelschuh Klauke Standard:

E-Cu galvanisch verzinnt, mit Sichtfenster (MS), in Kombination mit der W-, Dorn-, Vierdorn- und Kerb-Verpressung geeignet für feindrähtige Leiter, nicht zugelassen für den Bereich Wehr- und Kerntechnik.

Anschlusswinkel: 180° (horizontal)

Flanschform: Ringform

Isoliert: Nein

Sichtloch: Ja

Leiter-Klasse: Kl.2 = mehrdrähtig

Werkstoff: Kupfer

Oberflächenschutz: verzinnt
