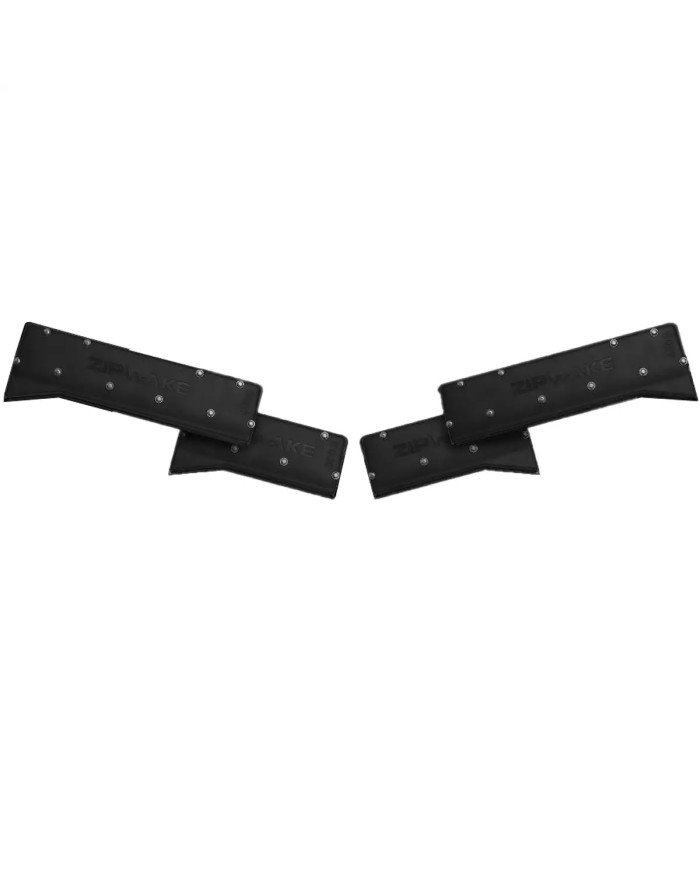

Interzeptor Chine für Serie-S Trimmsteuerung 450 S

PRODUKTBESCHREIBUNG ZU "INTERCEPTOR FÜR SERIE-S TRIMMSTEUERUNG 450 S

Die Serie S ist eine Produktfamilie, die vier gerade, vier V-förmige, vier Kimm- und einen intermediate Interzeptor umfasst. Dieses modulare Design macht die Interzeptoren langlebig, erschwinglich und perfekt an jedes Gleit- oder Halbgleitboot zwischen 6 m und 15 m (20-50 ft) angepasst.

Merkmale



Echte Aussenbordmontage

Modularer Aufbau

Schnelle Betätigung

Integrierte Montageplatte

Kabelführung durch den Rumpf über der Wasserlinie oder hinter dem Interzeptor möglich

Keine korrosiven Materialien

Reinigt sich selbstständig



Alle Komponenten wurden sorgfältig konstruiert, um Stössen standzuhalten und das Eindringen von Wasser zu verhindern, wodurch das Risiko kostspieliger Wartung und Ausfallzeiten minimiert wird. Der Antrieb des Interzeptoren oder der Schaufel erfolgt über einen kalibrierbaren, tauchfähigen Elektroservo in der Interczeptoreinheit. Seine natürliche Wasserkühlung bietet hervorragende Arbeitsbedingungen für den bürstenlosen Gleichstrom-Servomotor, der mit 12-32 Volt betrieben wird. Der Blatthub dauert 1,5 Sekunden und übertrifft damit herkömmliche Trimmklappen um mindestens den Faktor 5.



Die Installation wird durch eine integrierte Montageplatte und die Möglichkeit einer verdeckten oder über der Wasserlinie liegenden, selbstdichtenden Durchsteckmontage erleichtert. Die bevorzugte Montageoption wird durch einfaches Verlegen des Servokabels erreicht. Jeder Interzeptor wird mit der Kabelverschraubung durch den Rumpf, Kabelabdeckungen und einer praktischen Bohrschablone geliefert.



Um die beste Wirkung zu erzielen, können die Abfangvorrichtungen unterschiedlicher Grösse so kombiniert werden, dass sie einen möglichst grossen Teil des Heckspiegels abdecken. Ein Vollbalken ist immer die optimale Anordnung im Hinblick auf das Verhältnis von Auftrieb zu Widerstand.



Interzeptor-Arten

V-förmige Interzeptoren für die zentrale Montage

V-förmige Interzeptoren für die zentrale Montage sind ideal für die Lücke zwischen zwei Aussenbordern oder Z-Antrieben sowie für doppelte Propellertunnel. Die vier V-förmigen Modelle decken Deadrise-Winkel zwischen 11 und 24 Grad effektiv ab. Mittig montierte Interzeptoren können in neue Anlagen eingebaut oder in bereits installierte Systeme nachgerüstet werden.



Chine Interzeptoren für maximalen Auftrieb

Chine Interzeptoren bieten eine einzigartige Möglichkeit zur Maximierung der Nick- und Rollbewegungen, indem sie die am weitesten aussen liegenden Flächen des Rumpfbodens zur Auftriebserzeugung nutzen.



In der Regel entspricht der Auftriebseffekt eines Chine Interzeptor dem eines geraden Interzeptors, der eine Nummer grösser ist und an der Innenseite der Chine montiert wird, so dass sie bei der Auswahl von Abweisern die erste Wahl sind. Chine Interzeptoren sind besonders nützlich, wenn der Platz am Heckspiegel über Aussenbordern oder Z-Antriebe.



Intermediate Interzeptor für die Installation in der Nähe von Propellern

Wenn der Platz zwischen mehreren Aussenbordern oder Z-Antrieben knapp ist, bietet ein Intermediate Interzeptor eine praktikable Alternative für eine zusätzliche Steuerung der Steigungs- und Rollbewegung, die mit einem geraden möglich ist, ohne die Leistung des Propellers zu beeinträchtigen.



Dank ihrer speziellen Blattform erzeugen die intermediate Interzeptoren einen schmaleren Pfad, wodurch die Störung der Propelleranströmung verringert wird und sogar der Einbau zwischen Aussenbordmotoren, die mit ihrem Mindestabstand montiert sind, ermöglicht.



Der modulare Aufbau ermöglicht es Bootsdesignern, ihre eigenen neuartigen Anwendungen zu entwickeln, z. B. in Mehrrumpfbooten oder Schnellbooten mit gestuftem Rumpf.

TECHNISCHE DATEN ZU INTERCEPTOR FÜR SERIE-S TRIMMSTEUERUNG - 450-S CHINE PORT

Länge	450 mm
Gewicht	2,9 kg
Max. Bootsgeschwindigkeit	60 Knoten (ca. 110 km/h)
Hub der Klinge	30 mm
Klingen-Rate	20 mm/s
Kabelverschraubung durch den Rumpf	Verdeckt oder oberhalb der Wasserlinie
Servo-Antrieb	SU-S
Kabellänge	3 Meter, verlängerbar auf bis zu 6 Meter
Kabelmaterial	PUR
Verbinder	M12 5-Pin Kreisförmig
Durchmesser Verbinder	14,5 mm
Versorgungsspannung	12 bis 32 V DC
Stromverbrauch	max. 25 Watt
Betriebstemperaturbereich	0 °C bis 40 °C
Lagertemperaturbereich	-40 °C bis 90 °C
Schutzklasse	IP68 5 Meter
Konformität	CE, FCC
